Descripción general

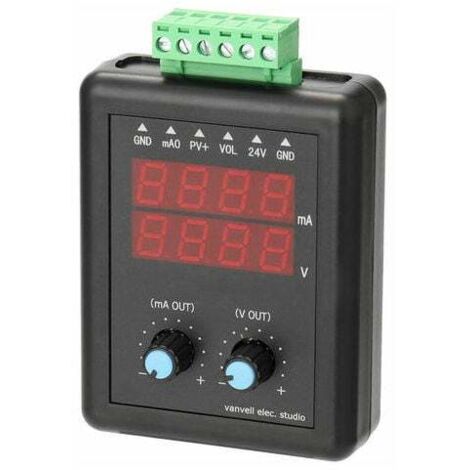

El generador de señales de 4-20 mA y 0-10 V es un dispositivo versátil que permite la transmisión de corriente y voltaje. Equipado con una pantalla, este generador funciona con una batería de litio recargable y ofrece una salida de corriente y voltaje ajustable mediante un codificador. Su diseño incluye un indicador de bajo voltaje que se activa cuando la batería está baja, lo que permite recargarla a tiempo para evitar daños. Además, se puede alimentar y cargar a través de un puerto micro USB.Especificaciones técnicas
- Nombre: Generador de señales
- Salida de corriente activa: 0-22 mA (salida mínima de aproximadamente 0,06 mA), carga: 0-550 Ω
- Salida de corriente pasiva: 0-22 mA (salida mínima de aproximadamente 0,06 mA), fuente de alimentación externa de hasta 30 V, carga: 0-550 Ω
- Salida de voltaje: 0 V-12 V (salida mínima de aproximadamente 0,05 V)
- Salida de voltaje de 24 V: corriente de control: 35 mA (no exceda 35 mA)
- Entorno de funcionamiento: 0 °C-50 °C sin condensación
- Tamaño del artículo: 90 x 70 x 28 mm (3,54 x 2,76 x 1,10 pulgadas)
- Tamaño del paquete: 150 x 100 x 80 mm (5,91 x 3,94 x 3,15 pulgadas)
- Peso del paquete: 120 g (4,23 onzas)
Compatibilidad y accesorios
- 1 * Generador de señales
Instalación
Para instalar el generador, simplemente conéctelo a la fuente de alimentación y asegúrese de que la batería esté cargada. Siga las instrucciones del manual para ajustar la salida de corriente y voltaje según sea necesario.
Uso
El generador permite ajustar la salida de corriente y voltaje utilizando un codificador. Al girar el codificador hacia la derecha, la salida aumenta, mientras que al girarlo hacia la izquierda, la salida disminuye. Se pueden seleccionar diferentes incrementos y decrementos de salida (0,01 mA, 0,1 mA, 1 mA, 10 mA para corriente; 0,01 V, 0,1 V, 1 V, 10 V para voltaje).
Otra información
