Descripción general

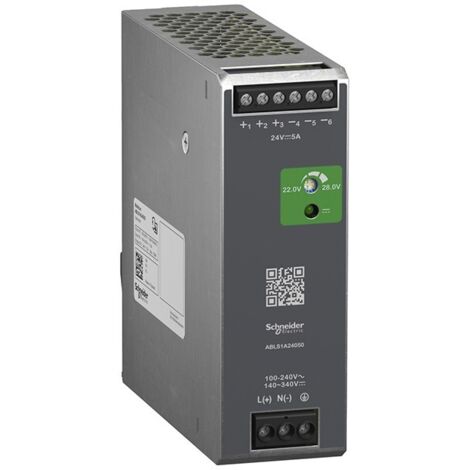

La fuente de alimentación Modicon ABL es un dispositivo de alimentación a découpage diseñado para ofrecer una salida de 24Vcc con una corriente de 5A. Es adecuada para aplicaciones que requieren una alimentación confiable y eficiente, con un rendimiento del 85% a 115V CA y del 88% a 230V CA.Especificaciones técnicas
- Rango de tensión de entrada: 100 a 240 Vca mono/bifásico
- Frecuencia de red: 50...60 Hz
- Corriente de fuga máxima: 1 mA a 240 V CA
- Tipo de protección en entrada: Fusible integrado (no intercambiable) de 4 A
- Protección externa recomendada: 20 A Curve C y 13 A Curve C
- Corriente a la conexión: 30,0 A a 115 V y 60,0 A a 230 V
- Rendimiento: 85 % a 115 V CA, 88 % a 230 V CA
- Límites de tensión de salida: 22...28 V
- Potencia disipada: 25 W
- Consumo eléctrico: < 2.5 A a 115 V CA, < 1.4 A a 230 V CA, < 1.3 A a 140 V CC
- Tiempo de respuesta: < 1 s
- Tiempo de mantenimiento: > 20 ms a 115 V CA, > 40 ms a 230 V CA
- Capacidad de carga: 8000 µF
- Ondulación residual: < 120 mV
- Duración de vida: 10 años
- MTBF: 700000 horas a 25 °C, plena carga
- Protección de salida: Contra sobrecarga, cortocircuitos, sobretemperatura (reinicio manual), y sobretensión (reinicio manual)
- Conexiones: Conexión a tornillo para cables de 0,5 a 4 mm² (AWG 20 a AWG 12) sin terminal de extremo, y 0,5 a 2,5 mm² (AWG 20 a AWG 14) con terminal de extremo
- Regulación de línea y carga: Línea < 0.5 %, Carga < 1 %
- Estado LED: Tensión de salida (1 LED verde)
- Dimensiones: 117,6 mm de profundidad, 123,6 mm de altura, 40 mm de ancho
- Peso: 0,55 kg
- Montaje: Riel tipo Top hat TH35-15 y TH35-7.5 conforme a IEC 60715
Compatibilidad y accesorios
- Compatible con rieles de montaje tipo Top hat según IEC 60715
