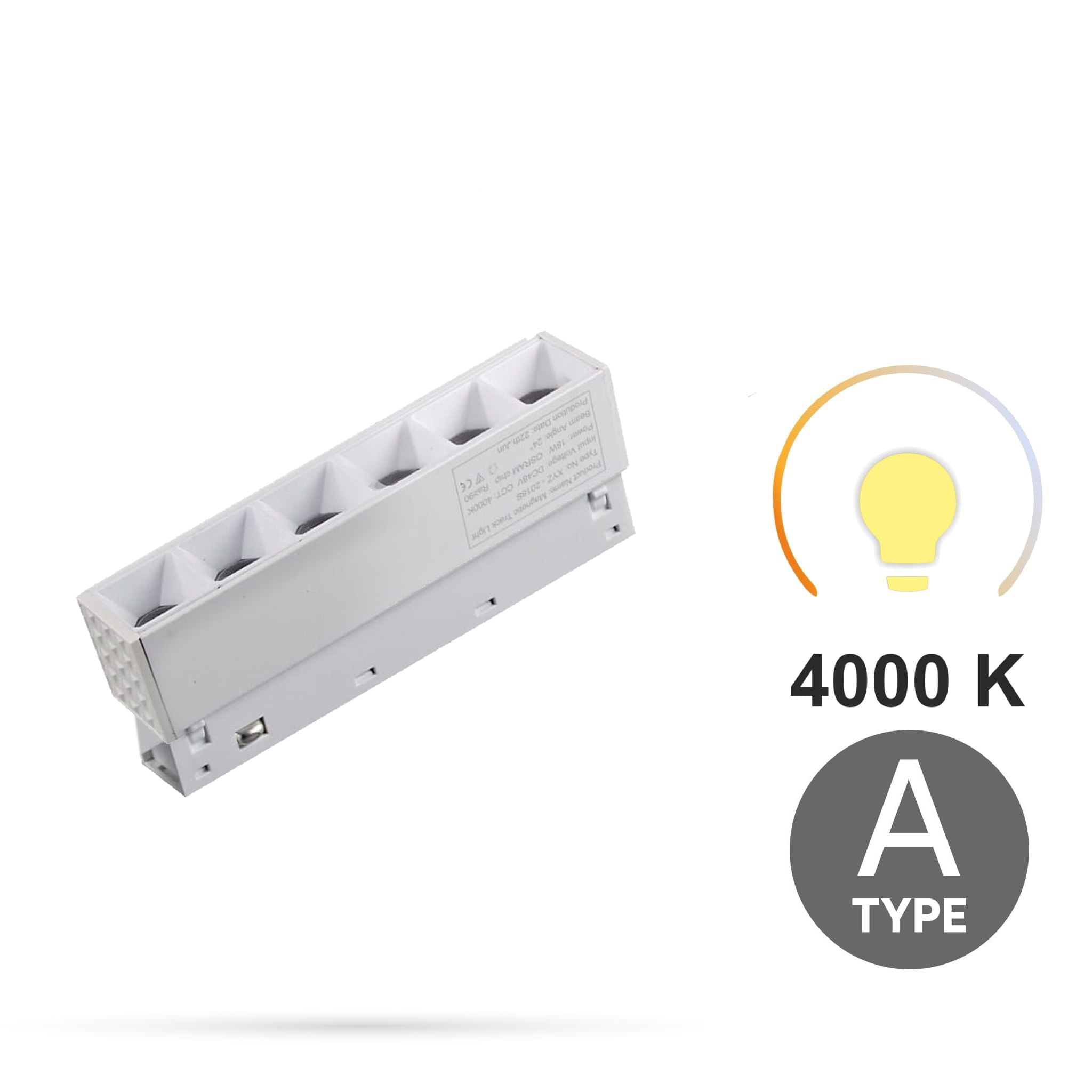

Foco lineal blanco con rejilla, 6 W, 4000 K, neutro, tipo A, para rieles magnéticos SMART TRACK, 48 V CC.

El foco tipo A se puede utilizar tanto en sistemas bifásicos como en sistemas trifásicos para exteriores. En ambas configuraciones, el control se realiza mediante un interruptor de pared clásico, y la iluminación se puede dividir en circuitos independientes operados por llaves separadas.

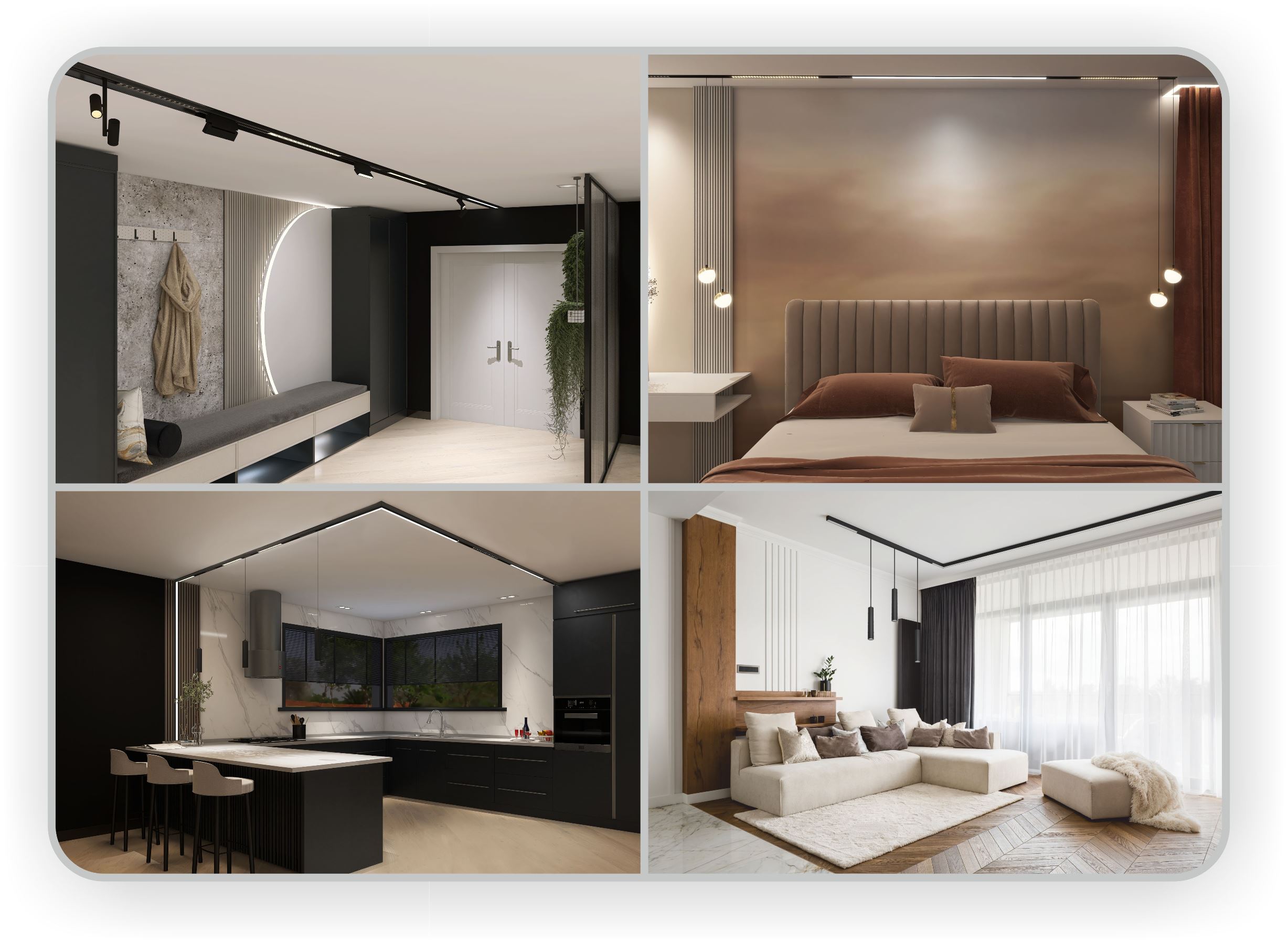

Iluminación elegante para interiores modernos

Los sistemas de iluminación magnética SMART TRACK se distinguen por su diseño único y moderno, que encaja perfectamente con las tendencias actuales de diseño de interiores. La forma minimalista de los Raíles Magnéticos y la amplia selección de focos los convierten no solo en una fuente de luz, sino también en un elemento elegante y llamativo de decoración de interiores.

Parámetros técnicos

- Tensión de alimentación: 48 V CC

- Potencia: 6 W

- Color de la luz: 4000 K

- Tipo de fuente de luz: LED

- Luminosidad flujo: 480Lm

- regulable: NO

- índice de reproducción cromática (CRI): >90

- color: blanco

- método de montaje: riel.

- longitud: 112mm

Iluminación ambiental: vea lo simple que es.

La iluminación es uno de los elementos que dividen nuestros interiores en términos de funcionalidad. El color de la luz tiene un gran impacto en nuestro bienestar. Cuanto más cálido sea el color de la luz y más tenue sea la luz, más relajados y tranquilos nos sentimos. La luz con tonos amarillos o incluso naranjas crea una sensación acogedora e íntima. Por otro lado, cuanto más fría y brillante sea la luz, más aumenta nuestra concentración y más alerta nos volvemos. Esto es propicio para el trabajo y el estudio, pero resulta bastante agotador para nuestros ojos y cerebro.

Los focos que emiten luz constante y neutra con un brillo de 4000K ofrecen condiciones lo más parecidas posible a la luz natural del día. Son perfectos como iluminación en una oficina, cocina o baño.

Las ventajas más importantes de los sistemas de rieles magnéticos SMART TRACK

• La luz neutra emitida por los focos con un brillo de 4000K

• El diseño universal de los focos funcionará bien en varias habitaciones, como cocinas, baños, salas de estar o pasillos.
• Los focos SMART TRACK se distinguen por su aspecto moderno y minimalista minimalista, gracias al cual se componen perfectamente con varios estilos de interiores, desde el moderno hasta el industrial.
• El fácil montaje de los focos en rieles magnéticos permite un ajuste flexible de iluminación a las necesidades del usuario.
• Los LED utilizados en los focos ofrecen menor consumo de energía y mayor vida útil que las bombillas tradicionales.
• Una amplia selección de fuentes de luz en forma de focos, proyectores y lámparas
• Montaje libre de rieles: empotrados, de superficie, colgantes, de techo y de pared
• Posibilidad de cambiar rápidamente la disposición de los puntos de iluminación sin el uso de herramientas
• Aspecto de diseño


Montaje y conexión de lámparas en rieles bifásicos tipo A y tipo B2F - SMART TRACK

Hay cuatro tiras magnéticas en el riel. Las dos tiras superiores forman el grupo A y las dos tiras inferiores forman el grupo B2F. La fuente de alimentación suministra 48 V CC por separado a los grupos A y B2F, lo que permite que las luminarias funcionen en dos circuitos independientes controlados por dos llaves. El foco debe ser compatible con el grupo en el riel. La iluminación de tipo A funciona en el grupo A. Los focos de tipo B2F están diseñados solo para un sistema bifásico. La fuente de alimentación está diseñada para SMART TRACK 48 V CC en la versión bifásica y no es compatible con otros sistemas de iluminación de tipo B y C. Si es necesario, para asegurar las conexiones, compare los cables y conectores con la documentación y el diagrama de conexión disponible al final de la descripción.

Instalación y conexión de lámparas en rieles trifásicos A, B, C - SMART TRACK

La instalación del sistema trifásico SMART TRACK requiere el uso de una fuente de alimentación externa adecuada de 200 W o 350 W.

Las lámparas en rieles trifásicos tipo A, B y C toman energía de otras tiras de cobre en el riel, por lo que puede controlar los tipos individuales por separado desde un interruptor triple. Los focos están marcados con colores de cable específicos en el conector de alimentación de la barra colectora: tipo A - rojo, tipo B - blanco y tipo C - negro.

Al instalar lámparas en rieles magnéticos trifásicos, preste especial atención a las marcas de dirección de montaje.

Las lámparas del grupo A se pueden montar libremente porque no están marcadas con una flecha.

Sin embargo, las lámparas de los grupos B y C deben montarse como se indica: la flecha de la lámpara debe apuntar hacia la fuente de alimentación.

De lo contrario, las lámparas pueden estar tenues o no funcionar en absoluto.

La correcta alineación de las flechas es crucial para un funcionamiento adecuado de la iluminación. Consulte también el diagrama de conexión, disponible para descargar al final de la descripción.



Excelente reproducción cromática.

Gracias al alto CRI (índice de reproducción cromática), la luz emitida por las lámparas permite una reproducción cromática realista. Además de su uso puramente práctico para presentar fielmente los colores, el CRI también puede afectar nuestra psique. En habitaciones con fuentes de luz con un CRI bajo, podemos sentirnos peor que en un espacio bien iluminado. Un CRI alto mejora el bienestar y añade atractivo a las personas y objetos iluminados.

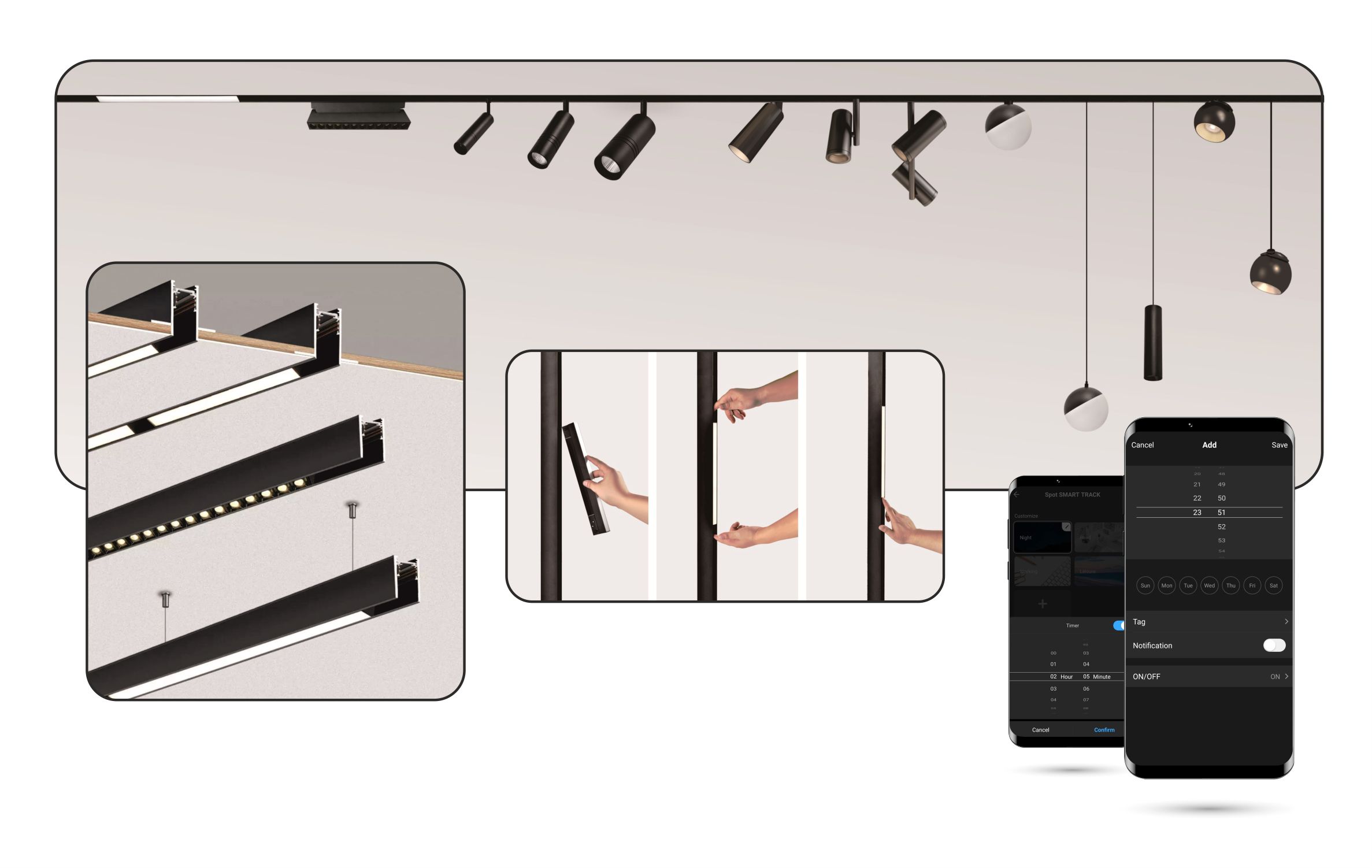

Instalación de sistemas de rieles magnéticos SMART TRACK

Los rieles magnéticos SMART TRACK son un moderno tipo de sistema de rieles que permite una instalación rápida y sencilla de iluminación. Este tipo de sistemas permite cualquier disposición y reubicación de cada punto de iluminación en cualquier momento sin necesidad de herramientas. El conjunto consta de rieles, fuentes de luz en forma de focos, proyectores o lámparas y, en el caso de sistemas de 48 V CC, también una fuente de alimentación de la potencia adecuada.

Los rieles se pueden instalar de tres maneras: como instalación de superficie, empotrada o suspendida (se requieren elementos adicionales, por ejemplo, cables de acero, de los que se puede colgar el riel). El riel es el mismo para las opciones de montaje en superficie y suspendido. Además del montaje en techo, los rieles también se pueden montar en paredes. Esto es posible gracias a los imanes que mantienen la fuente de luz en su lugar. Los focos se pueden girar 350° dentro de los rieles e inclinar hasta 90°. Dependiendo del modelo, algunas lámparas tienen un cabezal giratorio que permite ajustar el haz de luz: dispersarlo o enfocarlo.

ARCHIVOS PARA DESCARGAR:

Diagrama de conexión para fuente de alimentación interna bifásica de 48 V CC

Diagrama de conexión para fuente de alimentación externa trifásica de 48 V CC
