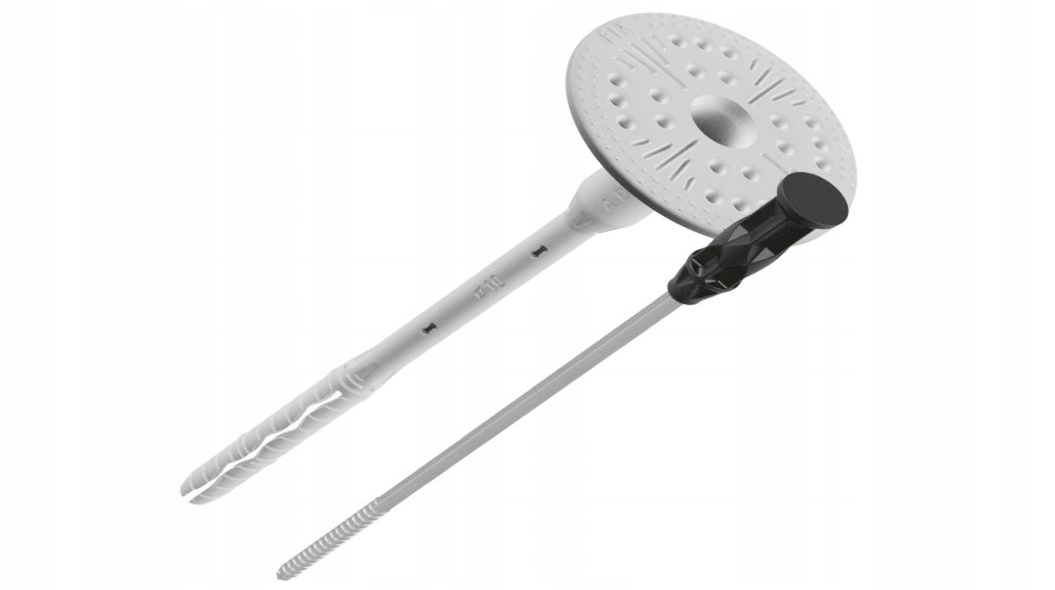

Fijaciones de aislamiento Koelner, tacos de plástico de 10 x 260 mm KL-260NP, 100 unidades

Tapón de fachada KL-260NP con pasador de plástico atornillado!!!

Tapón de fachada atornillado con pasador de plástico para instalación profunda en aislamiento térmico con tapón de aislamiento térmico.

Paquete de 100 unidades.

Tamaño: Ø10

Producto: KL-260NP

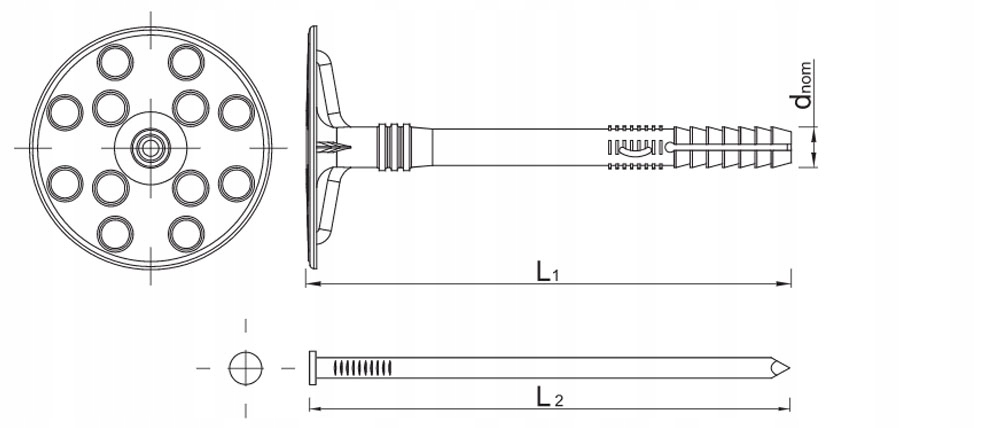

Diámetro del conector [d]: 10 mm

Longitud del conector [L1]: 260 mm

Diámetro de la placa [D]: 60 mm

Aprobaciones

• ETA-07/0291

• AT-15-8091/2015

• AT-15-9119/2015

Características y beneficios

• Instalación en todos los sustratos (categorías A, B, C, D, E).
• El producto se recomienda para instalación profunda en aislamiento térmico (con un aislamiento térmico tapón aislante), reduce la transmitancia térmica y garantiza una superficie de fachada homogénea.
• El diseño preciso del tapón permite lograr los mejores parámetros utilizando una zona de anclaje reducida a 25 mm.
• La alta rigidez de la placa (0,4 kN/mm) garantiza la estabilidad del sistema de aislamiento térmico, contrarrestando las vibraciones causadas por las fuerzas de succión del viento.
• El producto proporciona los parámetros técnicos necesarios a un bajo coste.
• Se puede instalar con una placa KWL adicional disponible en diámetros de 90, 110 y 140 mm.

Aplicaciones

• Sistemas de aislamiento de fachadas
• (ética)
• Paneles de poliestireno expandido
• Paneles de lana mineral
• Paneles de lana de madera
• Paneles de poliuretano
• Paneles de aislamiento térmico ligero

Material del sustrato

Certificado para:

• Hormigón C20/25-C50/60
• Ladrillo macizo
• Losa de hormigón canalizada
• Ladrillo de silicato macizo
• Ladrillo de silicato hueco
• Bloques de hormigón ligero
• Bloque hueco de hormigón ligero
• Componentes de hormigón ligero
• Hormigón celular

Instrucciones de instalación

1. Taladra un agujero del diámetro y profundidad adecuados.
2. Golpea ligeramente el manguito del tapón de expansión con un martillo hasta que quede completamente incrustado en el aislamiento térmico (la placa del tapón debe estar al mismo nivel que el aislamiento térmico).
3. Introduce el pasador de acero hasta que el tapón esté completamente anclado y al mismo nivel que la superficie del aislamiento térmico.
4. La profundidad de anclaje para sustratos de categoría A, B, C (hormigón, ladrillos macizos y perforados) es de 25 mm, para sustrato D (bloques de hormigón ligero) de 40 mm, para sustrato E (hormigón celular) de 60 mm.
5. Para lograr una instalación profunda del conector en el aislamiento térmico, corte un orificio en el aislamiento térmico con una broca KFS y, después de instalar el conector, cierre el orificio con un conector adecuado para el tipo de aislamiento térmico (KES - poliestireno / KES-lana mineral MW).
6. Para la instalación de aislamiento térmico blando y lana laminada, se recomienda utilizar un conector con una placa de presión KWL adicional con un diámetro de 90, 110 o 140 mm.
