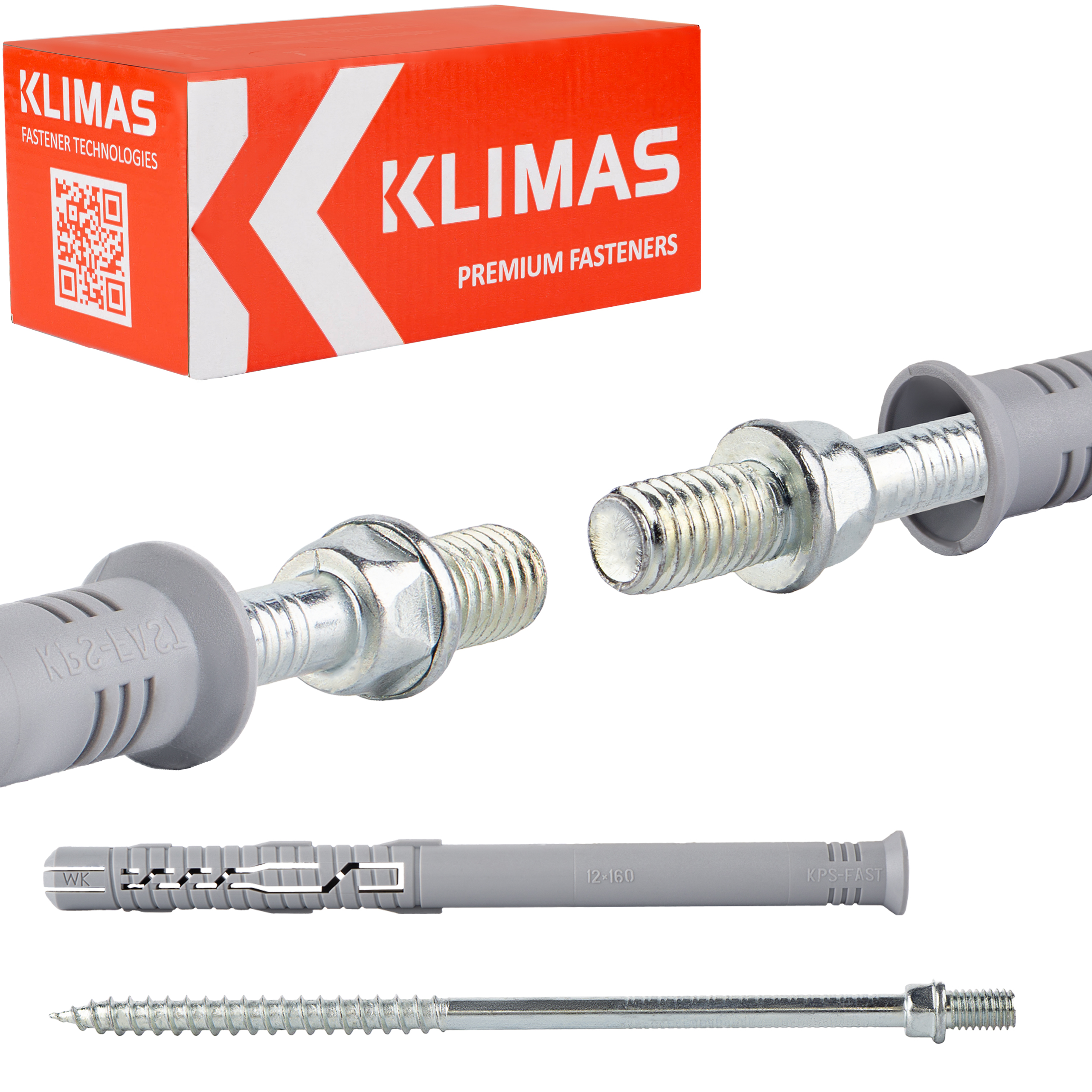

Espárragos doblemente roscados colectivos KPD-12160

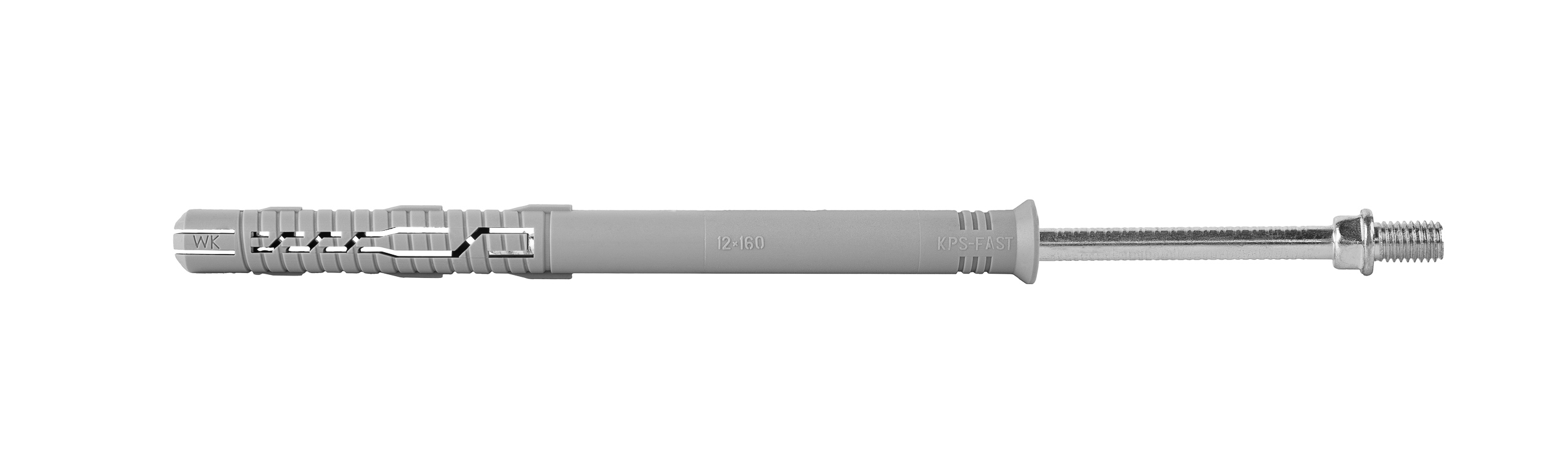

Tapones de expansión para marcos con tornillo de doble rosca M8 12 x 160 mm, 25 unidades.

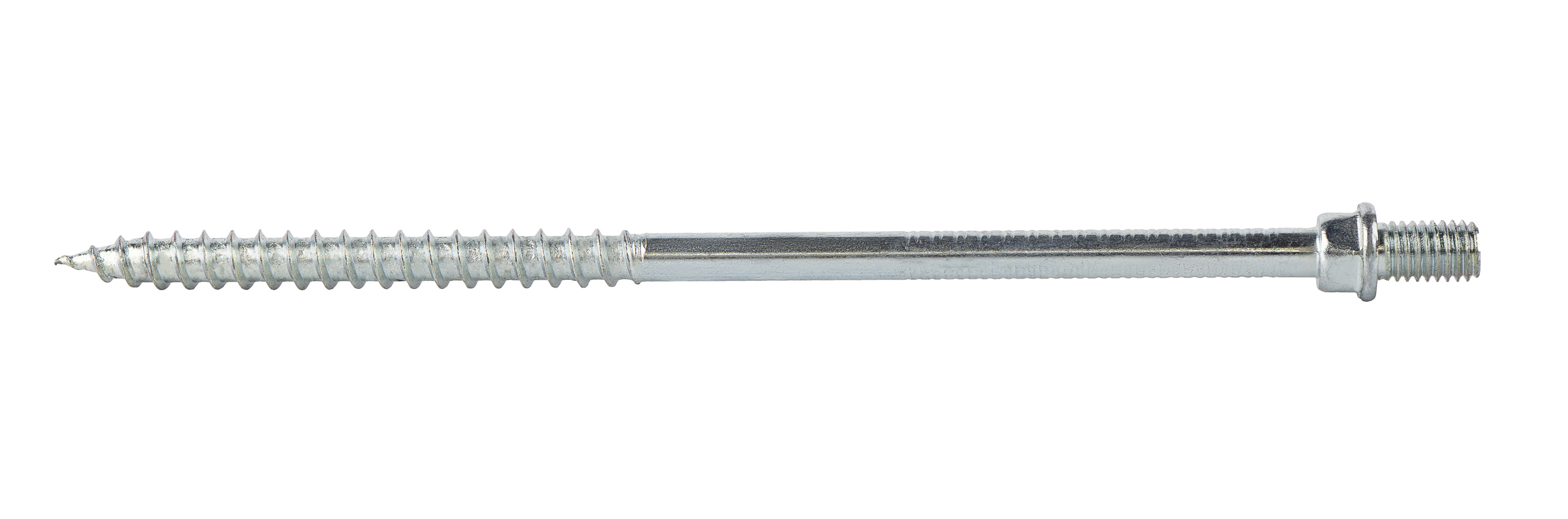

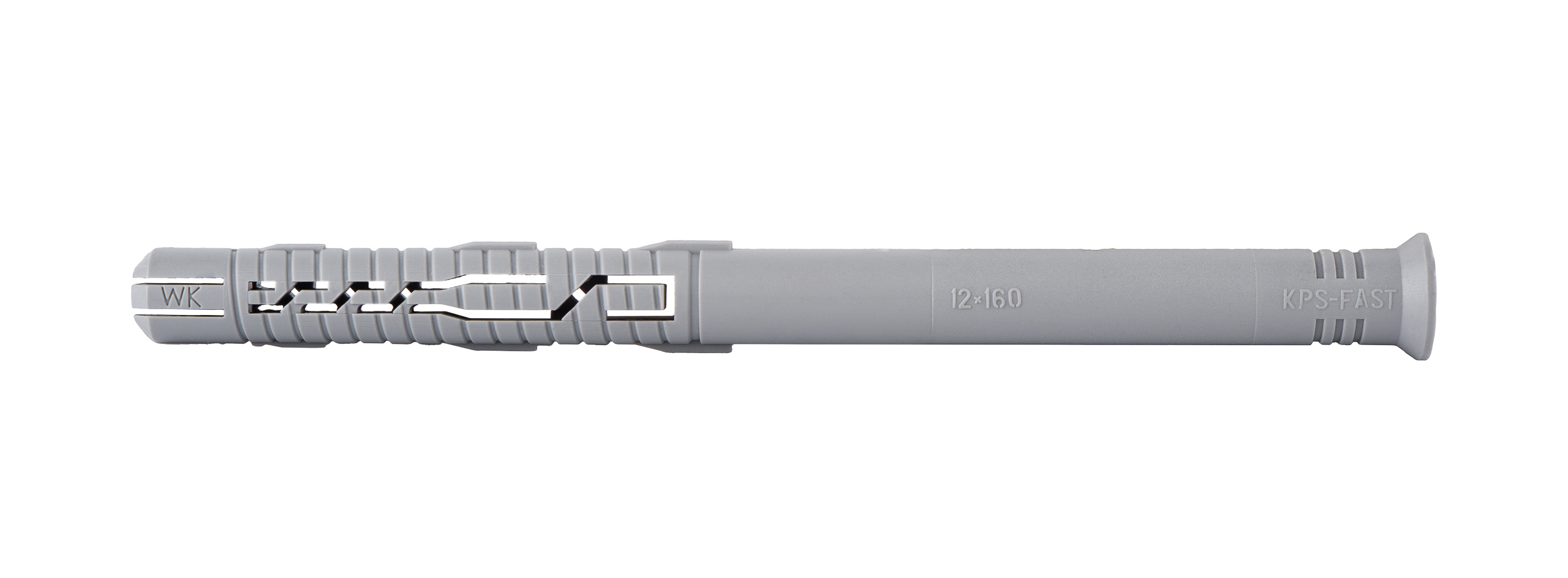

Constan de un manguito de poliamida y un tornillo de acero galvanizado con rosca métrica M8.

Recomendados para el montaje de abrazaderas para tuberías de drenaje, tuberías de ventilación, rutas de cables como elemento de fijación u otros elementos de instalación en la capa de aislamiento (diversos soportes y abrazaderas para instalaciones de construcción).

Los parámetros más importantes

• Modelo: KPD-12160
• Tamaño:12,0x160 mm
• Longitud máxima utilizable:90 mm
• Embalaje: 25 piezas
• Casquillo: SW-10
• Rosca: métrica M8
• Material del pasador: poliamida (nylon)
• Material del tornillo: acero galvanizado

Producto original de la reconocida empresaklimas Wkręt-Met ®

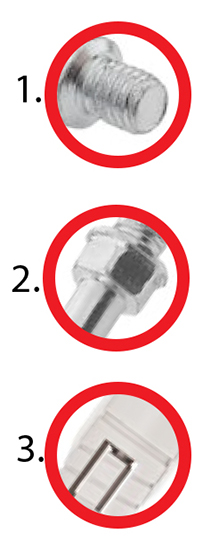

1. Cabezal con rosca métrica M8

Permite el montaje directo a la abrazadera.

2. Soporte para llave SW-10 debajo de la rosca métrica

Facilita el atornillado del tornillo en el manguito del tapón.

3. Fijación segura

La expansión de 4 vías aumenta la superficie de presión y la capacidad de anclaje. Unas pestañas especiales de plástico encajan el manguito en el orificio, impidiendo que gire durante la instalación.

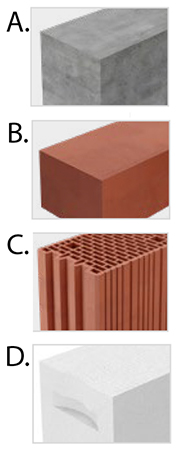

Sustratos y aplicaciones de muestra

A. Hormigón

B. Ladrillo macizo

C. Bloque cerámico

D. Hormigón AAC autoclavado

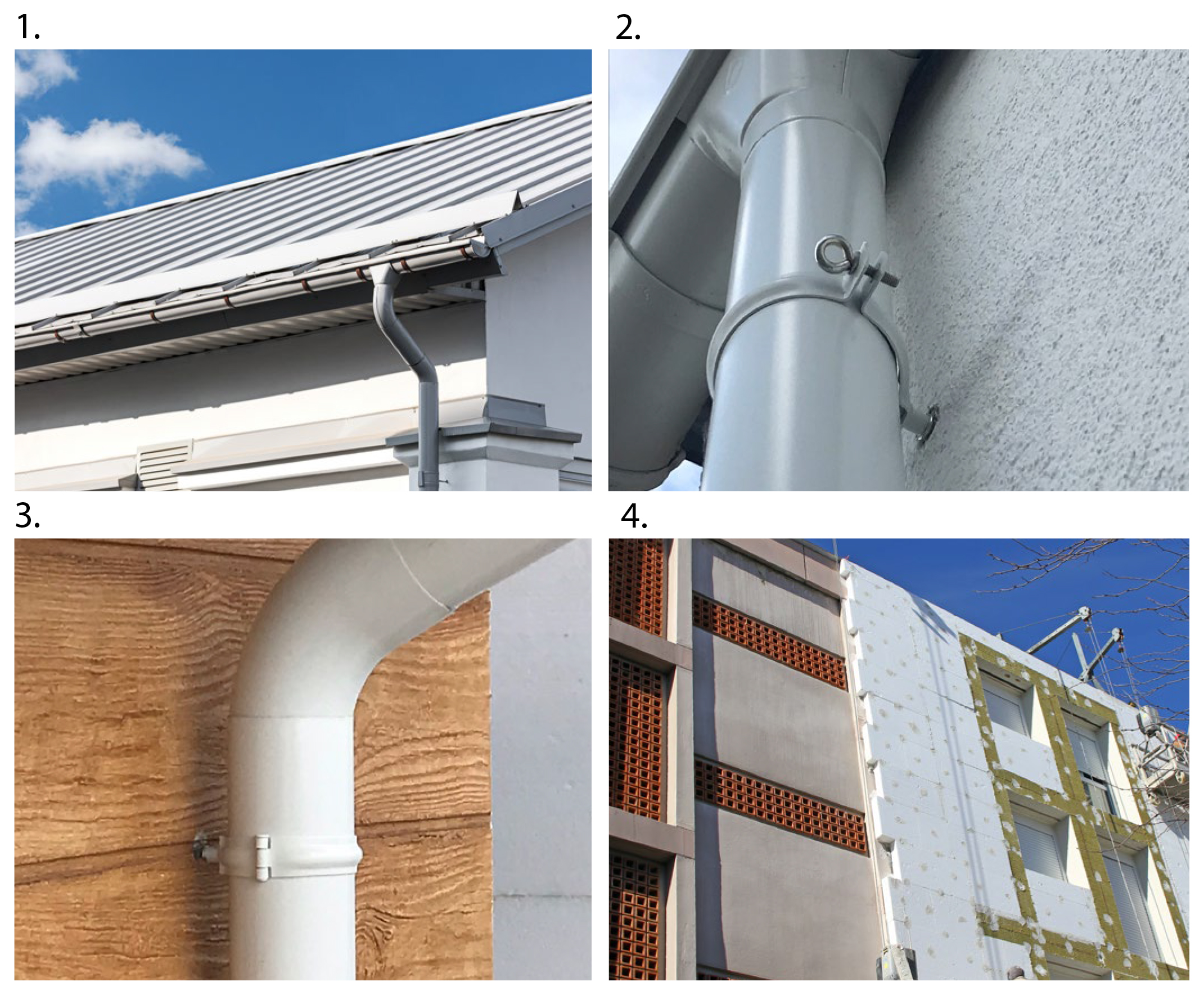

1. Instalación de abrazaderas en sistemas de canaletas
2. Instalación de abrazaderas en sistemas de canaletas
3. Instalación de abrazaderas en sistemas de canaletas
4. Fijación de elementos de construcción a través de una capa de aislamiento térmico (etics)

Estos son solo ejemplos de aplicaciones.

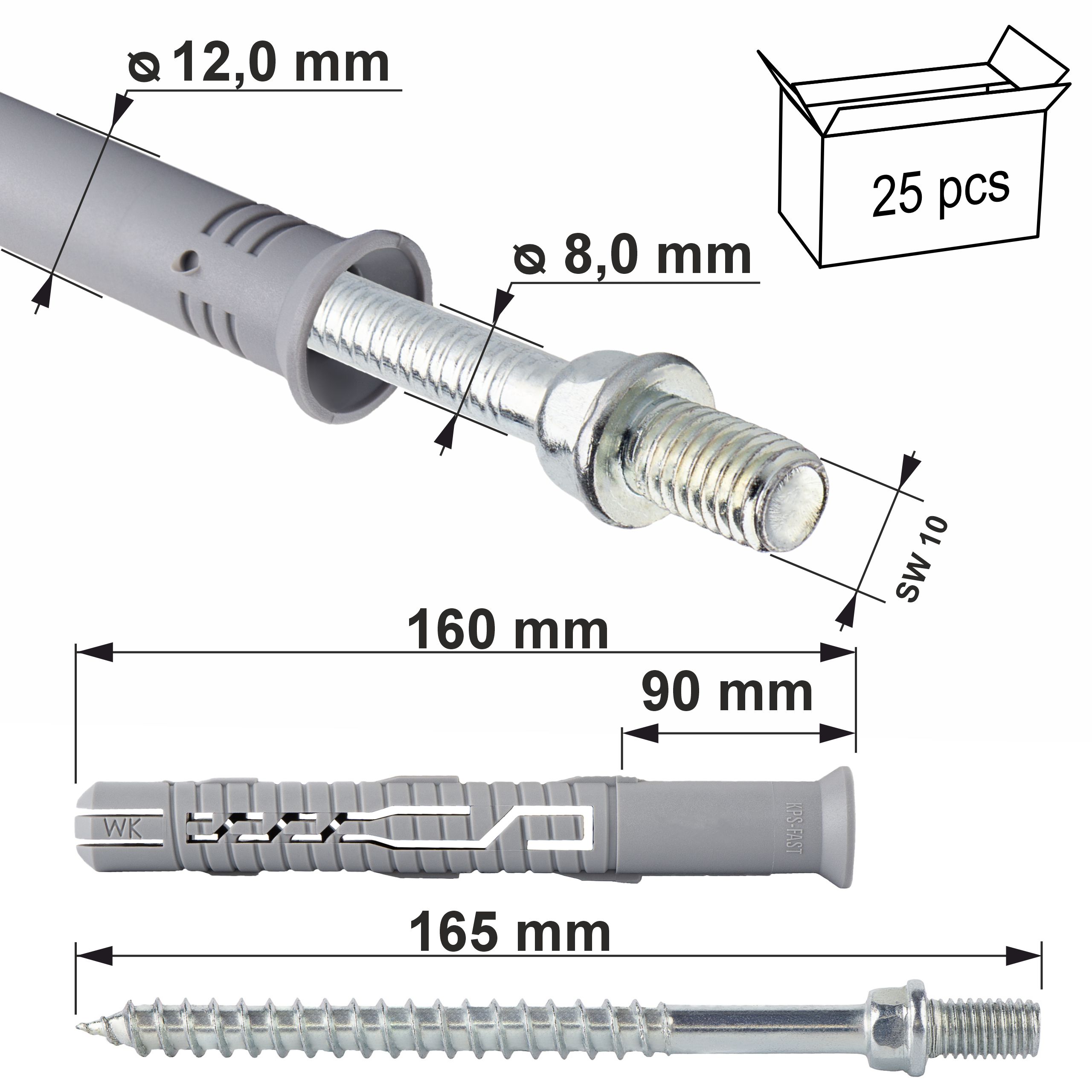

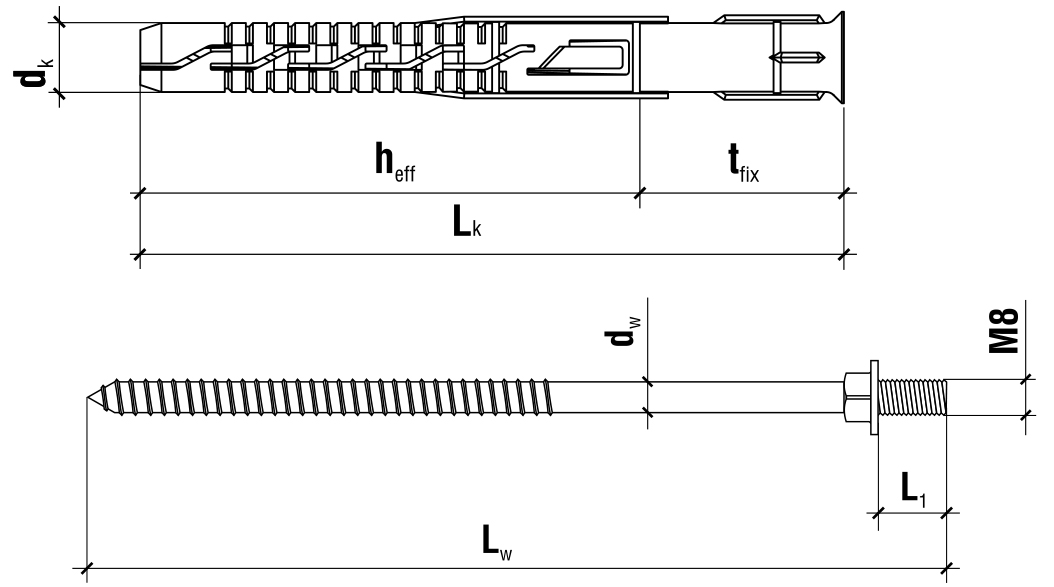

Especificaciones del producto

• [ dk ] Diámetro del tapón: Ø 12,0 mm
• [ Lk ] longitud del tapón: 160 mm
• [ dw ] diámetro del tornillo: Ø 8,0 mm
• [ Lw ] longitud del tornillo: 165 mm
• [ Tfix ] máx. Longitud útil: 90 mm
• Casquillo: Llave 10
• Rosca: métrica M8
• Número de piezas en el paquete: 25
• Material del enchufe: poliamida (nylon)
• Material del tornillo: acero galvanizado
• Tipo de montaje: Instalación pasante
• Sustrato: hormigón, ladrillo cerámico macizo, ladrillo de silicato macizo, hormigón celular

Certificado

• Los tacos de marco KPD tienen la Evaluación Técnica Nacional: ITB-KOT-2018/0528 edición 2

Los tornillos que ofrecemos se caracterizan por la más alta calidad y pueden usarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

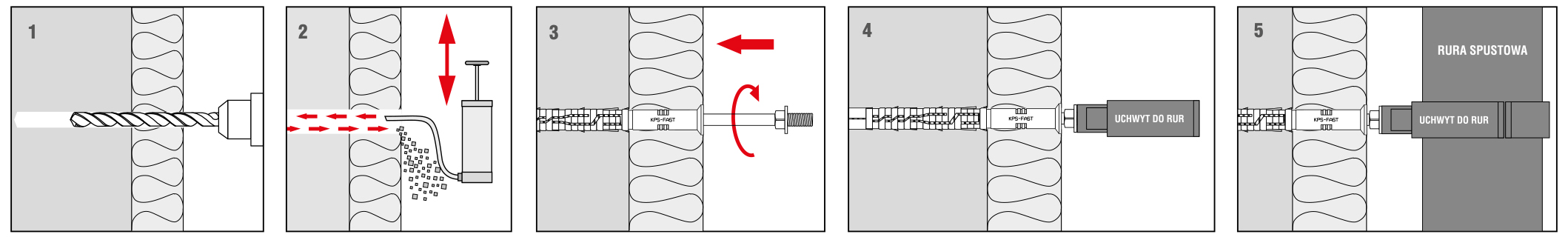

Método de instalación

• Antes de la instalación, el sustrato en Se debe identificar el punto de instalación del elemento de fijación y comparar las cargas que este transmitirá con las capacidades de carga especificadas en la Hoja de Datos de Seguridad o en la Evaluación Técnica Nacional.
• Se debe seleccionar la longitud adecuada del elemento de fijación de manera que la zona de expansión se encuentre en el material de construcción del muro.
• El método de perforación debe ser supervisado (los agujeros en sustratos de mampostería hechos de elementos perforados y hormigón celular deben perforarse con un taladro rotativo sin impacto).
• El diámetro de los agujeros perforados debe ser consistente con el diámetro de los elementos de fijación utilizados.
• Los agujeros en sustratos hechos de materiales sólidos deben ser aproximadamente 10 mm más profundos que la profundidad de anclaje del elemento de fijación.
• Los agujeros en materiales sólidos deben limpiarse del polvo de perforación utilizando un taladro alternativo con revoluciones reducidas.
• Luego se inserta un manguito de plástico en el agujero y se atornilla el tornillo hasta que quede incrustado en el manguito.
• Forzar el tornillo puede provocar que se tuerza, lo cual no está cubierto por la garantía. la garantía del fabricante.

Tornillos Klimas: la opción más común de los profesionales

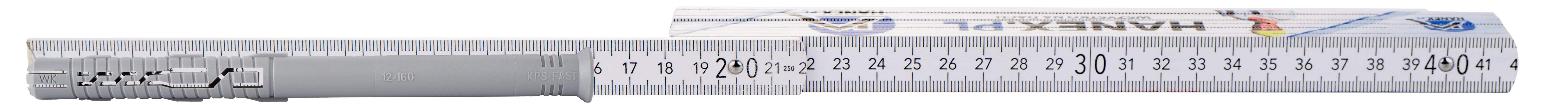

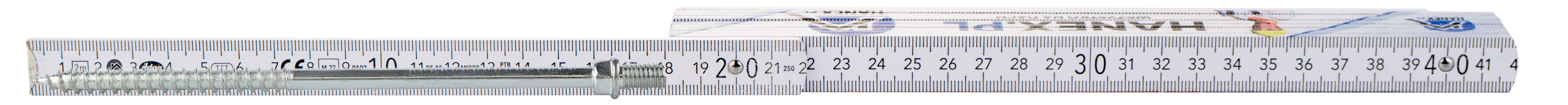

*Cinta métrica y no forma parte de la subasta (solo se usa para una mejor presentación de los tornillos)
