Descripción general

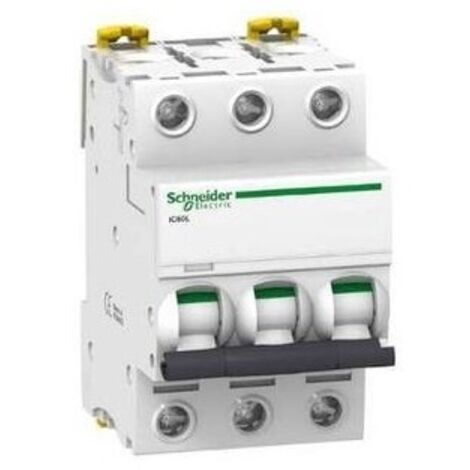

El disyuntor Acti9 iC60L es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una corriente nominal de 32 A y una curva de disparo K, este disyuntor es ideal para aplicaciones en redes de corriente alterna y continua. Su tecnología de disparo termo-magnético proporciona una respuesta rápida ante sobrecargas y cortocircuitos, asegurando la protección de los circuitos eléctricos.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 20 kA (100 % x Icu) para 125...180 V CC
- Poder asignado de corte en cortocircuito: 18 kA (0,5 x Icu) para 220...240 V CA
- Poder asignado de corte en cortocircuito: 10 kA (0,5 x Icu) para 380...415 V CA
- Poder asignado de corte en cortocircuito: 7.5 kA (0,5 x Icu) para 440 V CA
- Clase de limitación: 3
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo
- Sección de cable: 1...35 mm² (rigido), 1...25 mm² (blando)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
- Peso: 0.375 kg
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Color: Blanco
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peigne de juego de barras: Sí, alto o bajo
- Pasos de montaje: 9 mm
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
- Tipo de producto: Disyuntor
- Nombre abreviado del dispositivo: IC60L
- Número de polos protegidos: 3
- Tipo de red: AC/DC
