Descripción general

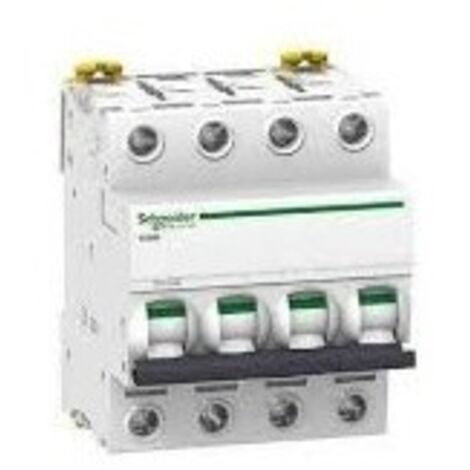

El disyuntor Acti9 iC60N de Schneider Electric es un dispositivo de seguridad diseñado para interrumpir el circuito eléctrico en caso de cortocircuito o sobrecorriente. Este modelo cuenta con 4 polos y una intensidad nominal de 20A, siendo adecuado para redes de corriente alterna (CA) y corriente continua (CC).Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 4 x In +/- 20%
- Poder asignado de corte en cortocircuito: 6000 A (100% x Icu) conforme a IEC 60898-1 - 400 V CA 50/60 Hz
- Clase de limitación: 3 conforme a EN 60898-1
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Dimensiones: altura 85 mm, ancho 72 mm, profundidad 78.5 mm
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
- Soporte de montaje: Carril DIN
Instalación
- Modo de instalación: Fijo
- Conexión: Terminal simple, alto o bajo
- Sección de cable máxima: 1...25 mm² (cable rígido), 1...16 mm² (cable flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Uso
Este disyuntor es ideal para proteger circuitos eléctricos en instalaciones residenciales e industriales, garantizando la seguridad ante sobrecargas y cortocircuitos.Otra información
- Tipo de control: Palanca manual
- Indicador de disparo: Señalización local
- Corte plenamente aparente: Oui
