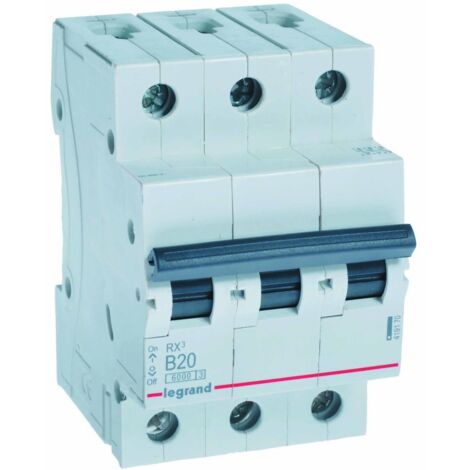

Interruptor automático Legrand 3P B 20A CA 6kA S303 RX3 - 419170

LEGRAND / SRX3 / 419170 Interruptor automático 3P B 20A CA 6kA S303 RX3 – Legrand 419170 El Legrand 419170 es un interruptor automático de la familia de catálogo SRX3. Protege el circuito contra los efectos de sobrecargas y cortocircuitos. El diseño modular permite equipar el cuadro eléctrico con una protección adaptada a un circuito específico. Esta variante es descrita por el fabricante como: RX3 - Interruptor automático 3P B 20A a 6000A 400V CA - Carril DIN. Los parámetros más importantes que identifican la versión: número de polos 3P, corriente 20 A, tensión 400 V. POLOS 3P CARACTERÍSTICA B CORRIENTE 20 A CORTOCIRCUITO 6 kA Aplicación y principio de funcionamiento El interruptor automático se utiliza en instalaciones que requieren parámetros de corriente apropiados y una capacidad de ruptura de cortocircuito adecuada. La característica de disparo debe seleccionarse según el tipo de receptores y sus corrientes de irrupción. La variante con característica B corresponde al rango de operación del elemento electromagnético de 3–5 × In. En la práctica, debe seleccionarse según la naturaleza de las cargas y la protección de circuito requerida. Datos técnicos Fabricante Legrand Número de catálogo 419170 Grupo / tipo de dispositivo Disyuntor miniatura Serie de catálogo Legrand SRX3 EAN (BMEcat del fabricante) 3414970367310 Número de polos 3P Característica de disparo B Corriente nominal 20 A Tensión en la designación de variante 400 V Parámetro de corriente de cortocircuito / impulso del nombre del fabricante 6 kA Ancho modular (ETIM) 3 módulos DIN Profundidad de empotramiento (ETIM) 44 mm Rango de funcionamiento del elemento electromagnético 3–5 × In Tipo de protección Sobrecarga y cortocircuito Sistema de datos BMEcat Legrand Polska / ETIM 10.0 Diseño y ventajas Variante del producto: variante SRX3 / 419170: rx3 - disyuntor miniatura 3p b 20a a 6000a 400v ac - carril din. Protección contra sobrecarga y cortocircuito para el circuito seleccionado. El diseño modular facilita la disposición del dispositivo en un riel DIN. Diferenciación entre variantes según el número de polos, características y corriente. El circuito puede describirse en la documentación del cuadro eléctrico. Selección y montaje: La selección incluye la comprobación de la sección transversal y la capacidad de corriente del conductor, la corriente de cortocircuito prevista y las condiciones de desconexión automática. La corriente nominal del dispositivo no sustituye el análisis del circuito protegido. La selección final debe confirmarse en función de los parámetros eléctricos y mecánicos, los planos y las recomendaciones del fabricante para el número específico 419170. Otras variantes de la misma serie: Otras versiones de este tipo de producto Legrand pueden diferir en parámetros clave. Compárelas antes de elegir, ya que no son automáticamente intercambiables. Disyuntor miniatura 3P B 25A AC 6kA S303 RX3 – Legrand 419171: Otra variante de la misma familia; compare las características, el diseño y el rango de aplicación. Información técnica importante: No confunda los valores de capacidad de cortocircuito indicados para diferentes tensiones y normas. La selección final requiere la revisión de las instrucciones y las condiciones de instalación. Documentación del fabricante. En la ficha técnica de Legrand (PDF) se pueden encontrar parámetros adicionales, planos y condiciones de aplicación.
