Descripción general

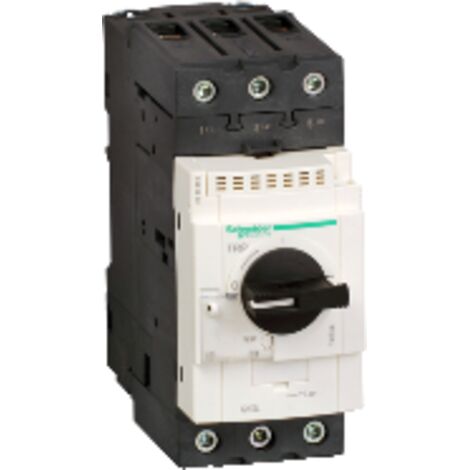

El disyuntor de motor TeSys GV3L es un dispositivo de protección diseñado para aplicaciones industriales. Con una capacidad de 25A y un diseño robusto, este disyuntor es ideal para el control y la protección de motores eléctricos en diversas configuraciones. Su modo de fijación permite una instalación sencilla en riel DIN o mediante tornillos en paneles, lo que lo hace versátil para diferentes entornos de trabajo.Especificaciones técnicas
- Corriente nominal: 25A
- Potencia del motor: hasta 11 kW a 400/415 V CA 50/60 Hz
- Potencia del motor: hasta 15 kW a 500 V CA 50/60 Hz
- Potencia del motor: hasta 18,5 kW a 690 V CA 50/60 Hz
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de aislamiento: 690 V CA 50/60 Hz
- Tensión asignada de choque: 6 kV
- Duración de vida mecánica: 50,000 ciclos
- Duración de vida eléctrica: 50,000 ciclos para AC-3 a 415 V
- Velocidad de operación máxima: 25 ciclos/hora
- Conectores: BTR EverLink para cables de 1 a 25 mm² (rígido y flexible)
- Torque de apriete: 5 N·m para cables de 25 mm², 8 N·m para cables de 35 mm²
- Resistencia mecánica: Chocs cerrado 15 Gn, abierto 30 Gn, vibraciones 4 Gn
- Dimensiones: 132 mm (altura) x 55 mm (ancho) x 136 mm (profundidad)
- Peso: 0,96 kg
Compatibilidad y accesorios
- Compatible con riel DIN simétrico de 35 mm
- Se puede montar en cualquier posición
Instalación
- Fijación en riel DIN o mediante tornillos (3 x M4)
Uso
- Protección y control de motores eléctricos en aplicaciones industriales
