Descripción general

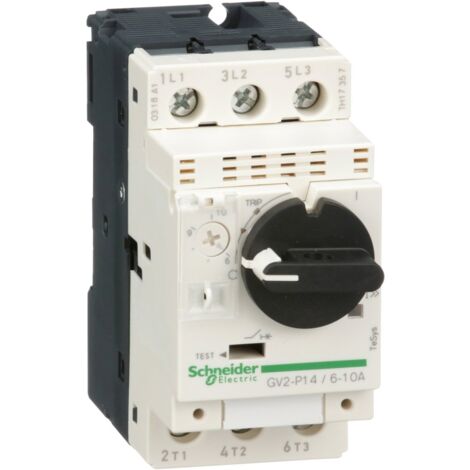

El disjoncteur moteur GV2P es un dispositivo de protección diseñado para motores eléctricos, con un rango de corriente de 6 a 10 A. Este modelo cuenta con un disparador magnétothermique y es adecuado para aplicaciones en corriente alterna (CA) en redes de 50/60 Hz. Su instalación es versátil, permitiendo montaje vertical u horizontal en rieles o mediante clips.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3
- Frecuencia de red: 50/60 Hz
- Potencia del motor: hasta 3 kW a 400/415 V CA, 5 kW a 500 V CA, 5.5 kW a 690 V CA
- Poder de corte: 50 kA Icu a 500 V CA, 100 kA Icu a 230/240 V CA, 100 kA Icu a 400/415 V CA, 100 kA Icu a 440 V CA, 100 kA Icu a 690 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 230/240 V CA, 100 % a 440 V CA, 100 % a 500 V CA, 100 % a 690 V CA, 100 % a 400/415 V CA
- Tipo de comando: Botón rotativo
- Corriente asignada de empleo: 6...10 A
- Calibre del disparador: 6 a 10 A
- Corriente de disparo magnético: 138 A
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de aislamiento: 690 V CA
- Corriente térmica convencional: 10 A
- Tensión asignada de choque: 6 kV
- Potencia disipada por polo: 2.5 W
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos para AC-3 a 440 V
- Velocidad de comando: 25 ciclos/h
- Modo de conexión: Borniers a vis-étrier para 2 cables de 1...6 mm² (rigido) y 1,5...6 mm² (suave, sin extremo de cable)
- Par de apriete: 1.7 N.m
- Aptitud al seccionamiento: Sí
- sensibilidad a una pérdida de fase: Sí
- Dimensiones: Altura 89 mm, Ancho 45 mm, Profundidad 97 mm
Compatibilidad y accesorios
No se especifican accesorios compatibles.Instalación
- Modo de instalación: Por vis o por clips
- Soporte de montaje: Riel
- Posición de montaje: Vertical u Horizontal
