Descripción general

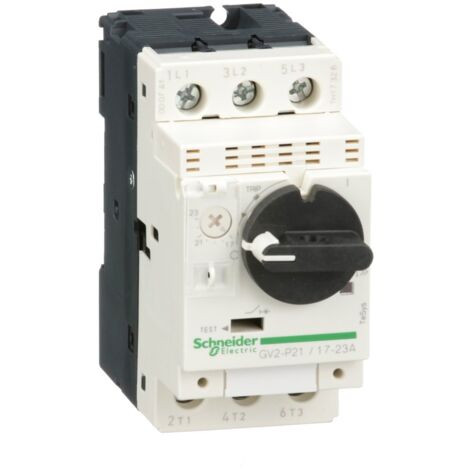

El disyuntor motor GV2P21 es un dispositivo de protección diseñado para motores eléctricos, con un rango de corriente de 17 a 23 A. Este modelo cuenta con 3 polos y es adecuado para aplicaciones en corriente alterna (CA) en redes de 50/60 Hz. Su instalación es sencilla, ya que se puede montar tanto en posición vertical como horizontal, utilizando clips o tornillos.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3
- Frecuencia de red: 50/60 Hz
- Potencia del motor: hasta 11 kW a 500 V, 9 kW a 400/415 V, y 18.5 kW a 690 V
- Poder de corte: 10 kA Icu a 500 V, 20 kA Icu a 440 V, 100 kA Icu a 230/240 V, 4 kA Icu a 690 V, 50 kA Icu a 400/415 V
- Poder asignado de corte de servicio en cortocircuito: 100% a 230/240 V, 0.5 a 400/415 V, 0.75 a 440 V, 0.75 a 500 V
- Tipo de control: Botón rotativo
- Corriente asignada de empleo: 17 a 23 A
- Corriente de disparo magnético: 327 A
- Tensión asignada de empleo: 690 V
- Tensión asignada de aislamiento: 690 V
- Corriente térmica convencional: 23 A
- Tensión asignada de resistencia a choques: 6 kV
- Potencia disipada por polo: 2.5 W
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos para AC-3 a 440 V
- Velocidad de control: 25 ciclos/h
- Modo de conexión: Borniers a tornillo para 2 cables de 1...6 mm² (rígido) y 1.5...6 mm² (blando)
- Par de apriete: 1.7 N.m
- Altura: 89 mm
- Anchura: 45 mm
- Profundidad: 97 mm
Compatibilidad y accesorios
- Compatible con motores eléctricos en aplicaciones AC-3
Instalación
- Montaje en posición vertical u horizontal
- Instalación mediante clips o tornillos
Uso
- Protección de motores eléctricos
- Control de corriente en aplicaciones industriales
Otra información
- Gama: TeSys
- Zona de ajuste de protección térmica: 17...23 A
