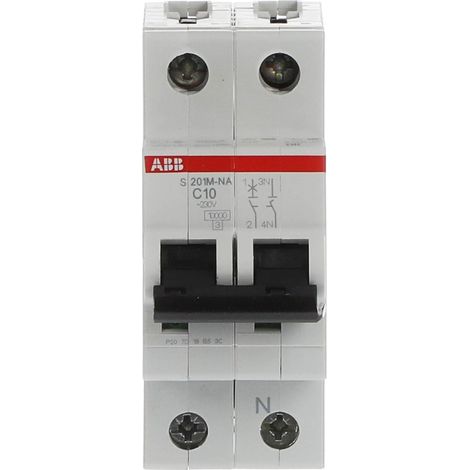

Disjoncteur S200M 1P+N (Neutre à droite) C10 10kA NA - ABB2CDS271103R0104

Normes techniquesNormes : IEC/EN 60898-1 CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : CTension nominale de fonctionnement : selon IEC 60898-1 230 V AC selon IEC 60898-1 230 V selon IEC 60947-2 230 V ACTension de fonctionnement : Maximum (tolérance incluse) 253 V AC Minimum 12 V AC Minimum 12 V DCTension d'isolation nominale (Ui) : selon IEC/EN 60664-1 440 VTension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension d'essai diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : ACCourant nominal (In) : 10 ACapacité nominale de court-circuit : (AC) 10 kA (230 V AC) 10 kA (230 V) 10 kA (400 V) 10 kAPouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (133 V AC) 25 kA (230 V AC) 15 kA (230 V) 15 kA (400 V) 15 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 15 kAPouvoir de coupure en court-circuit de service nominal (Ics) : (133 V AC) 18,8 kA (230 V AC) 7,5 kAFréquence (f) : 50 HzFréquence nominale (f) : 50 / 60 HzPerte de puissance : 4.2 W aux conditions nominales de fonctionnement par pôle : 2,1 WConnexion de l'alimentation électrique : ArbitraireIndication de la position du contact : Rouge ON / Vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 cycles CAEndurance mécanique : 20000 cyclesNombre de pôles protégés : 1Nombre de pôles : 1+NCatégorie de surtension : IIIPosition des bornes neutres : DroiteCouple de serrage : 2,8 N-mType de borne à vis : Borne de levage de vérin bidirectionnelle à sécurité intégréeMarquage de l'actionneur : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715Position de montage : n'importe laquelleTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de connexion : Barre collectrice 10 / 10 mm² Souple avec embout 0.75 ... 25 mm² Souple 0.75 ... 25 mm² Flexible 0.75 ... 25 mm² Rigide 0.75 ... 35 mm² Rigide 0.75 ... 35 mm² Toronné 0.75 ... 35 mm²Taille d'installation : selon DIN 43880 1Type de borne : Bornes à visCaractéristiques techniques UL/CSATension de fonctionnement maximale UL/CSA : 60 V DC 480Y/277 V ACPouvoir de coupure selon UL1077 : (277 V AC) 6 kA (480Y / 277 V AC) 6 kA (60 V DC) 10 kACapacité de connexion UL/CSA : Barre omnibus 14-8 AWG Conducteur 14-4 AWGCouple de serrage UL/CSA : 18 in-lb
