Descripción general

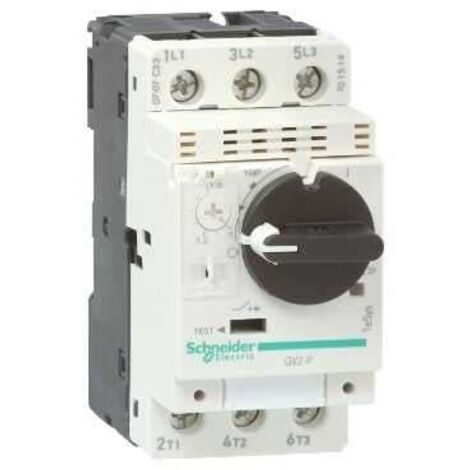

El disyuntor motor GV2-P es un dispositivo de protección diseñado para aplicaciones de corriente alterna (CA) con un rango de corriente de 0,1 a 0,16 A. Este modelo cuenta con un disparador magnético-térmico y es adecuado para redes de 3 polos, cumpliendo con las normativas IEC 60947-4-1 y IEC 60947-2.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3
- Frecuencia de red: 50/60 Hz
- Poder de corte: 100 kA Icu a 500 V CA
- Poder de corte: 100 kA Icu a 230/240 V CA
- Poder de corte: 100 kA Icu a 400/415 V CA
- Poder de corte: 100 kA Icu a 440 V CA
- Poder de corte: 100 kA Icu a 690 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 230/240 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 440 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 500 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 690 V CA
- Tipo de comando: Botón rotativo
- Corriente asignada de empleo: 0,1 a 0,16 A
- Calibre del disparador: 0,1 a 0,16 A
- Corriente de disparo magnético: 1,5 A
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de aislamiento: 690 V CA
- Corriente térmica convencional: 0,16 A
- Tensión asignada de resistencia a choques: 6 kV
- Potencia disipada por polo: 2.5 W
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos para AC-3 a 440 V
- Velocidad de comando: 25 ciclos/h
- Servicio asignado: Continuo
- Modo de conexión: Borniers a vis-étrier
- Rigidez del cable: Rígido y flexible
- Par de apriete: 1.7 N.m
- Aptitud al seccionamiento: Sí
- sensibilidad a una pérdida de fase: Sí
- Dimensiones: Altura 89 mm, Ancho 45 mm, Profundidad 97 mm
Compatibilidad y accesorios
- Compatible con rieles de montaje
- Soporte de montaje: Horizontal y Vertical
Instalación
- Instalación mediante tornillos o clips
Uso
- Protección de motores en aplicaciones industriales
- Control de corriente en circuitos eléctricos
