Descripción general

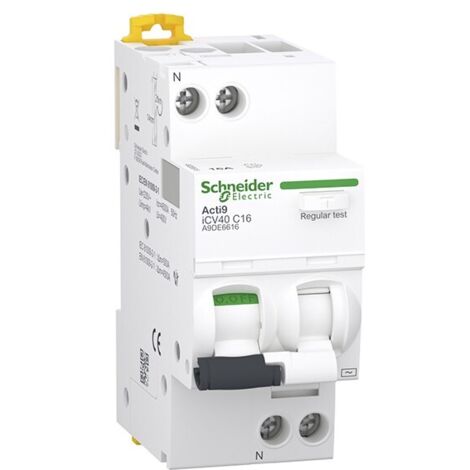

El ACTI 9 iCV40 es un dispositivo de protección diferencial diseñado para aplicaciones de corriente alterna (CA) con una capacidad de 16A y una sensibilidad de 300mA. Este dispositivo es ideal para garantizar la seguridad eléctrica en instalaciones residenciales e industriales, ofreciendo una respuesta rápida ante fallos de aislamiento.Especificaciones técnicas
- Tensión asignada de empleo: 230 V CA 50/60 Hz
- Frecuencia del red: 50/60 Hz
- Limite de disparo magnético: 5...10 x In
- Poder asignado de corte: 4500 A a 230 V CA 50/60 Hz
- Poder asignado de corte y cierre: Idm 4500 A y 500 A a 230 V CA 50/60 Hz
- Tensión asignada de aislamiento: 400 V CA 50/60 Hz
- Tensión asignada de resistencia a choques: 4 kV
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 73 mm (profundidad)
- Peso: 210 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Duración de vida eléctrica: 20000 ciclos
- Modo de conexión: Borne tipo a cage, 1...16 mm² rígido y 1...10 mm² blando
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Soporte de montaje: Rail DIN
- Compatibilidad con repartidores, peines y juegos de barras: Conexión superior o inferior
- Verrouillages optionnels: Dispositivo de cadenamiento
Instalación
- Modo de instalación: Encliquetable
Uso
- Indicación de tensión: Señalización de defecto
- Indicación ON/OFF
