Descripción general

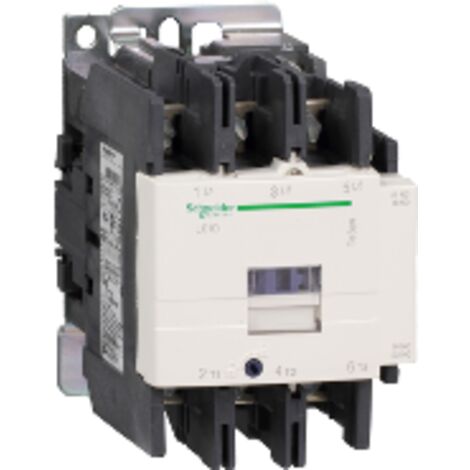

El contactor TeSys LC1D95V7 es un dispositivo de control eléctrico diseñado para aplicaciones industriales. Este contactor de 3 polos es ideal para el control de motores y otros equipos eléctricos, ofreciendo una alta capacidad de conmutación de hasta 95A a 440V en condiciones de carga AC-3. Su bobina opera a 400V AC, lo que lo convierte en una opción versátil para diversas configuraciones eléctricas.Especificaciones técnicas
- Tipo: Contacteur 3P
- Capacidad de conmutación: 95A
- Tensión nominal: 440V AC
- Tensión de la bobina: 400V AC
- Consumo medio al arranque: 245 VA a 20 °C (cos ϕ 0.75) para 50/60 Hz
- Consumo medio en mantenimiento: 26 VA a 20 °C (cos ϕ 0.3) para 50/60 Hz
- Dissipación térmica: 6...10 W a 50/60 Hz
- Frecuencia del circuito de señalización: 25 a 400 Hz
- Resistencia de aislamiento: > 10 MΩ para circuito de señalización
- Plage de puissance: 15...25 kW (200...240 V, 3 fases), 30...50 kW (380...440 V, 3 fases), 30...50 kW (480...500 V, 3 fases), 55...100 kW (480...500 V, 3 fases)
Compatibilidad y accesorios
- Tipo de contactos auxiliares: Mecanicamente conectados (1F+1O)
- Tipo de contacto espejo: (1 O") conforme a IEC 60947-4-1
Instalación
- Operativo a 55 °C
- Tiempo de no superposición: 1,5 ms en desexcitación (entre contacto NC + NO)
- Tiempo de no superposición: 1,5 ms en excitación (entre contacto NC + NO)
Uso
- Tipo de arrancador de motor: Contacteur en ligne direct
- Corriente conmutada mínima: 5 mA para circuito de señalización
- Tensión de conmutación mínima: 17 V para circuito de señalización
