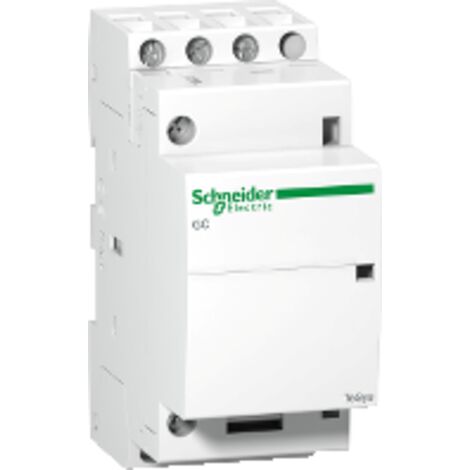

CONTACTOR MOD. 25A 3NA 230/240V CA SCHNEIDER ELECTRIC GC2530M5

Complémentairescatégorie d'emploi : AC-7AAC-7Bdescription des pôles : 3Pcomposition des pôles : 3F[Ue] tension assignée d'emploi : = 250 V CA[Ie] courant assigné d'emploi : 25 A AC-7A8,5 A AC-7Bposition de montage : 30°/verticaletype de circuit de commande : CA 50 Hztension circuit de commande : 220...240 V CA 50 Hz[Uimp] tension assignée de tenue aux chocs : 4 kV[Ith] courant thermique conventionnel : 25 A à = 50 °C pour circuit de puissancepouvoir nominal d'enclenchement Irms : 68 A à 400 V CA pour circuit de puissance se conformer à IEC 61095pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance se conformer à IEC 61095[Icw] courant assigné de courte durée admissible : 200 A = 40 °C 10 s circuit de puissance62 A = 40 °C 30 s circuit de puissancecalibre du fusible à associer : 25 A GL à = 440 V pour circuit de puissanceimpédance moyenne : 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance[Ui] tension assignée d'isolement : 500 V se conformer à IEC 61095500 V se conformer à VDE 0110durée de vie électrique : AC-7A : 100000 cycleAC-7B : 100000 cyclepuissance dissipée par pôle : 1,6 Wtype de commande : Contrôle à distancemode d'installation : Encliquetablesupport de montage : Rail DINnormes : IEC 60947-5IEC 61095mode de raccordement : Télécommande : borniers à vis-étrier 1 câble(s) 2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1,5 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: rigide - sans extrémité de câblecouple de serrage : Télécommande : 0,8 N.m - sur borniers à vis-étrierCircuit de puissance : 0,8 N.m - sur borniers à vis-étriertemps de fonctionnement : 10...25 ms ouverture10...30 ms fermeturedurée de vie mécanique : 1000000 cyclevitesse de commande : 300 cyc/h à = 50 °Cplage de tension du circuit de commande : 0,2 à 0,75 Uc à = 50 °C perte de niveau 50 Hz0,85...1,1 Uc à = 50 °C opérationnel 50 Hzconsommation moyenne au maintien en VA : 4.6 VA à 20 °C 50 Hzdissipation thermique : 1,6 W à 50/60 Hz
