Descripción general

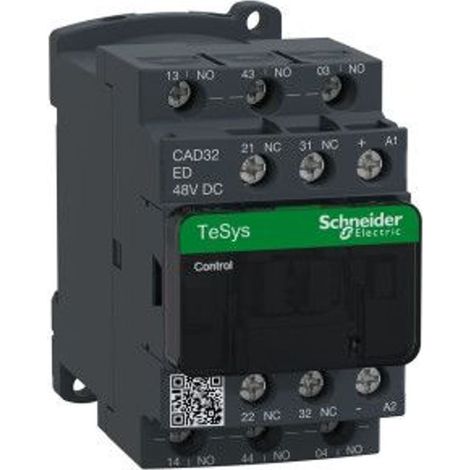

El contactor TeSys CAD32 es un dispositivo instantáneo diseñado para aplicaciones de control eléctrico. Con una capacidad de corriente de 10 A y una tensión de operación de 48 Vcc, es ideal para circuitos de control estándar. Su diseño robusto y eficiente lo hace adecuado para diversas aplicaciones industriales.Especificaciones técnicas
- Tipo: Contacteur 3F + 2O
- Corriente térmica convencional (Ith): 10 A a 60 °C
- Tensión asignada de empleo: 690 V CA, 25...400 Hz
- Tensión de circuito de comando: 48 V CC
- Tensión asignada de aislamiento (Ui): 690 V
- Poder nominal de enclavamiento: 140 A CA, 250 A CC
- Corriente asignada de corta duración: 100 A (1 s), 120 A (500 ms), 140 A (100 ms)
- Duración de vida mecánica: 30 millones de ciclos
- Dimensiones: 77 mm (altura) x 45 mm (ancho) x 93 mm (profundidad)
- Peso: 0,58 kg
Compatibilidad y accesorios
- Calibre del fusible a asociar: 10 A gG
- Soporte de montaje: Platine Rail
- Modo de conexión: Borniers a vis-étrier para cables de 1...4 mm² (rigidez: flexible y rígido)
Instalación
- Par de apriete: 1,2 N·m en borniers a vis-étrier
- Herramientas recomendadas: Destornillador Philips n°2 y destornillador plano Ø 6 mm
Uso
- Tiempo de funcionamiento: 15...25 ms
- Consumo máximo al mantenimiento: 5,4 W a 20 °C
- Tensión de conmutación mínima: 17 V
- Corriente conmutada mínima: 5 mA
Otra información
- Robustez mecánica: Chocs y vibraciones según IEC 60068-2-27 y IEC 60068-2-6
