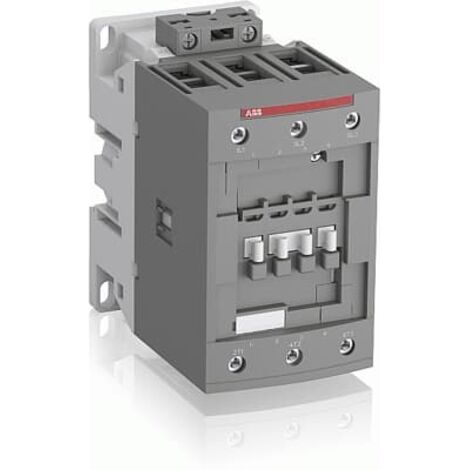

Contacteur Gamme AF 3 pôles 3NO 125A 230 Vac - ABB1SBL397001R1300

Technique Nombre de contacts principaux NO : 3 Nombre de contacts principaux NC : 0 Nombre de contacts auxiliaires NO : 0 Nombre de contacts auxiliaires NC : 0 Nombre de pôles : 3P Normes et standards : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1 : 22, CSA C22.2 No. 60947-4-1 : 22 Tension : Circuit principal 1000 V Fréquence assignée (f) : Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz Courant thermique conventionnel à l'air libre (Ith) : acc. à IEC 60947-4-1, Contacteurs ouverts Θ = 40 °C 130 A Courant assigné d'emploi AC-1 (Ie) : (690 V) 40 °C 125 A, (690 V) 60 °C 100 A, (690 V) 70 °C 85 A Courant assigné d'emploi AC-3 (Ie) : (415 V) 60 °C 80 A, (440 V) 60 °C 80 A, (500 V) 60 °C 65 A, (690 V) 60 °C 49 A, (1000 V) 60 °C 25 A, (380 / 400 V) 60 °C 80 A, (220 / 230 / 240 V) 60 °C 80 A Courant assigné d'emploi DC-1 (Ie) : (110 V) 2 pôles en série, 40 °C 125 A, (220 V) 3 pôles en série, 40 °C 125 A Courant assigné d'emploi DC-3 (Ie) : (110 V) 2 pôles en série, 40 °C 125 A, (220 V) 3 pôles en série, 40 °C 125 A Courant assigné d'emploi DC-5 (Ie) : (110 V) 2 pôles en série, 40 °C 125 A, (220 V) 3 pôles en série, 40 °C 125 A Puissance assignée d'emploi AC-3 (Pe) : (400 V) 37 kW, (415 V) 45 kW, (440 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW, (1000 V) 35 kW, (380 / 400 V) 37 kW, (220 / 230 / 240 V) 22 kW Puissance assignée d'emploi AC-3e (Pe) : (415 V) 45 kW, (440 V) 45 kW, (500 V) 45 kW, (690 V) 45 kW, (380 / 400 V) 37 kW, (220 / 230 / 240 V) 22 kW Courant assigné de courte durée admissible (Icw) : à 40 °C Température ambiante, en air libre, à partir d'un état froid 10 s 780 A, 1 min 300 A, 1 s 1200 A, 30 s 450 A Capacité de rupture maximale : cos phi=0.45 (cos phi=0.35 pour Ie > 100 A) à 440 V 1150 A, à 690 V 750 A Tension assignée d'isolement (Ui) : acc. à IEC 60947-4-1 1000 V, acc. à UL/CSA 600 V Tension assignée de tenue aux chocs (Uimp) : 8 kV Fréquence de commutation électrique maximale : (AC-1) 600 cycles par heure, (AC-2 / AC-4) 150 cycles par heure, (AC-3) 1200 cycles par heure Fréquence de commutation mécanique maximale : 3600 cycles par heure Tension assignée du circuit de commande (Uc) : 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Fonctionnement en courant continu 100 ... 250 V Consommation de la bobine : Valeur moyenne de maintien 50 / 60 Hz 4 V·A, Valeur moyenne de maintien CC 2 W Perte de puissance : à conditions de fonctionnement nominales AC-1 par pôle 7,6 W, AC-3 par pôle 3 W Temps de fonctionnement nominal : Entre la mise hors tension de la bobine et la fermeture du contact NC 19 ... 105 ms, Entre la mise sous tension de la bobine et la fermeture du contact NO 42 ... 100 ms Montage sur rail DIN : TH35-15 (rail de montage de 35 x 15 mm) acc. à IEC 60715 Montage par vis (non fourni) : 2 vis M4 ou 2 vis M6 placées en diagonale Capacité de connexion circuit principal : Flexible avec manchon 6 ... 50 mm² Capacité de connexion circuit de commande : Flexible avec manchon 0.75 ... 2.5 mm² Longueur de dénudage des fils : Circuit de commande 10 mm, Circuit principal 17 mm Indice de protection : acc. à IEC 60529, IEC 60947-1, EN 60529 Terminaisons de la bobine IP20, Terminaisons principales IP10 Tournevis recommandé : Pozidriv PZ Couple de serrage : Circuit de commande 1.2 N·m, Circuit principal 6 N·m Type de borne : Bornes à vis Type de produit : Contacteur bloc
