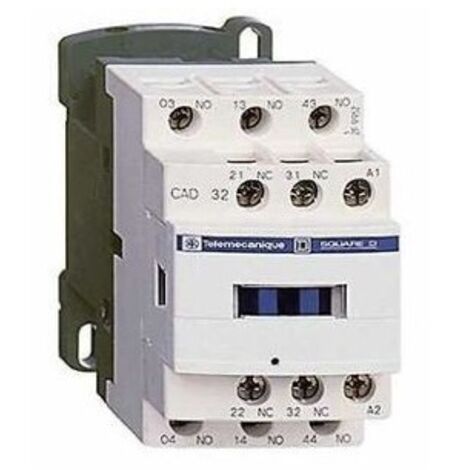

TeSys CAD32 - contacteur - 3F+2O - instantané - 10A - 220Vca - CAD32M7

Complémentairescatégorie d'emploi : DC-13AC-14AC-15composition des pôles : 3 F + 2 O[Ue] tension assignée d'emploi : = 690 V CA 25...400 Hztype de circuit de commande : CA 50/60 Hztension circuit de commande : 220 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947[Ith] courant thermique conventionnel : 10 A à = 60 °Cpouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1[Icw] courant assigné de courte durée admissible : 100 A 1 s120 A 500 ms140 A 100 mscalibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1[Ui] tension assignée d'isolement : 690 V se conformer à IEC 60947-5-1600 V certifications UL600 V certifications CSAsupport de montage : PlatineRailmode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câblecouple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmplage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau0,8 à 1,1 Uc opérationnel 50 Hz0,85...1,1 Uc opérationnel 60 Hztemps de fonctionnement : 4...19 ms excitation bobine + ouverture "O"12...22 ms excitation bobine + fermeture "F"4...12 ms désexcitation bobine + ouverture "F"6...17 ms désexcitation bobine + fermeture "O"durée de vie mécanique : 30 Mcyclesvitesse de commande : 180 cyc/mnconsommation moyenne à l'appel en VA : 70 VA à 20 °C 50 Hzconsommation moyenne au maintien en VA : 8 VA à 20 °C 50 Hztension de commutation minimale : 17 Vcourant commuté minimum : 5 mAtemps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)résistance d'isolement : > 10 MΩrobustesse mécanique : Chocs relais de contrôle ouvert 10 Gn pour 11 ms IEC 60068-2-27Chocs relais de contrôle fermé 15 Gn pour 11 ms IEC 60068-2-27Vibrations relais de contrôle ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations relais de contrôle fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6hauteur : 77 mmlargeur : 45 mmprofondeur : 84 mmpoids : 0,58 kg
