Descripción general

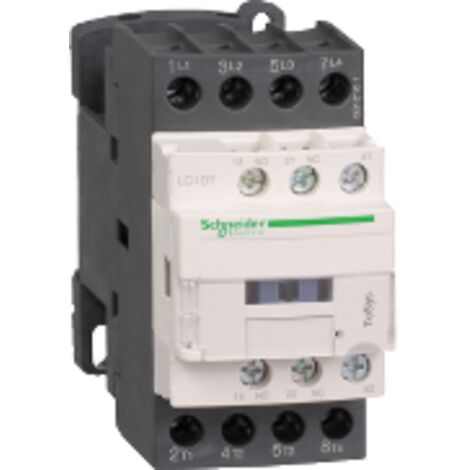

El contactor TeSys LC1D es un dispositivo de control eléctrico diseñado para aplicaciones industriales. Este modelo cuenta con 4 polos y es adecuado para una tensión de operación de hasta 440V en condiciones AC-1, con una capacidad de corriente de 40A. La bobina opera a 48VCA, lo que lo hace ideal para diversas configuraciones eléctricas.Especificaciones técnicas
- Tensión de operación: 440V AC-1
- Corriente nominal: 40A
- Bobina: 48VCA
- Plage de tension du circuit de commande: 0,3 a 0,6 Uc
- Pérdida de nivel a 60 °C: CA 50/60 Hz 0,8 a 1,1 Uc
- Consommation maxi au maintien: 7,5 VA a 20 °C (cos ϕ 0.3) 60 Hz
- Dissipation thermique: 2...3 W a 50/60 Hz
- Type de contacts auxiliaires: Type branchés mécaniquement (1F+1O)
- Fréquence circuit signalisation: 25 à 400 Hz
- Résistance d'isolement: > 10 MΩ pour circuit de signalisation
Compatibilidad y accesorios
- Conforme à IEC 60947-5-1
- Conforme à IEC 60947-4-1
Instalación
- Instalación en panel eléctrico estándar
- Conexiones eléctricas según especificaciones del fabricante
Uso
- Control de motores eléctricos
- Aplicaciones de automatización industrial
Otra información
- Consommation maxi au maintien: 7 VA a 20 °C (cos ϕ 0.3) 50 Hz
- Courant commuté minimum: 5 mA pour circuit de signalisation
- Tension de commutation minimale: 17 V pour circuit de signalisation
- Temps de non-chevauchement: 1,5 ms sur désexcitation (entre contact NC + NO)
- Temps de non-chevauchement: 1,5 ms sur excitation (entre contact NC + NO)
