Descripción general

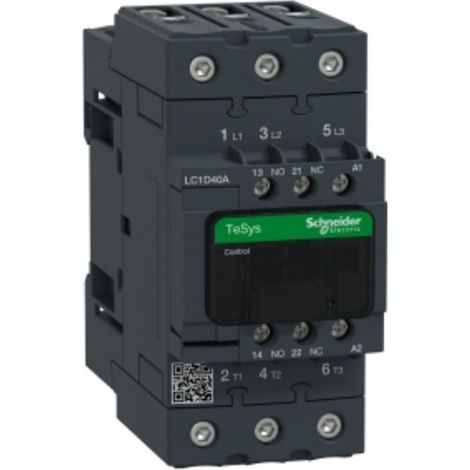

El contactor Schneider TeSys LC1D40AM7 es un dispositivo tripolar diseñado para aplicaciones de motor de hasta 18,5 kW a 400 V. Este contactor incluye una bobina de 220V AC, 50/60 Hz, y cuenta con contactos auxiliares integrados de 1NO+1NC, lo que lo hace ideal para aplicaciones de control y seguridad. Su diseño compacto permite un fácil montaje en carril DIN, garantizando fiabilidad y durabilidad en su funcionamiento.Especificaciones técnicas
- Número de polos: 3
- Tensión nominal de funcionamiento: <= 690 V AC
- Corriente nominal: 40 A (AC-3) a 440 V
- Potencia del motor: 18,5 kW a 400 V CA (AC-3)
- Dimensiones: altura 122 mm, anchura 55 mm, profundidad 120 mm
- Peso: 850 gramos
- Grado de protección: IP20
- Temperatura de funcionamiento: -40/+60 °C
- Vida mecánica: 6 millones de ciclos
- Resistencia de aislamiento: > 10 MOhm
Compatibilidad y accesorios
- Bobina de 220 V CA, alimentable a 50 Hz o 60 Hz
- Contactos auxiliares: 1 NA + 1 NC
Instalación
- Montaje en carril DIN
- Acceso frontal a la bobina y conexiones de contactos auxiliares
Uso
- Control de motores eléctricos
- Aplicaciones de seguridad gracias a su contacto espejo NC certificado
Otra información
- Fusible asociado: 10 A gG para circuito de señalización
- Resistencia al fuego: 850 °C según IEC 60695-2-1
- Tratamiento protector: TH conforme a IEC 60068-2-30
