Descripción general

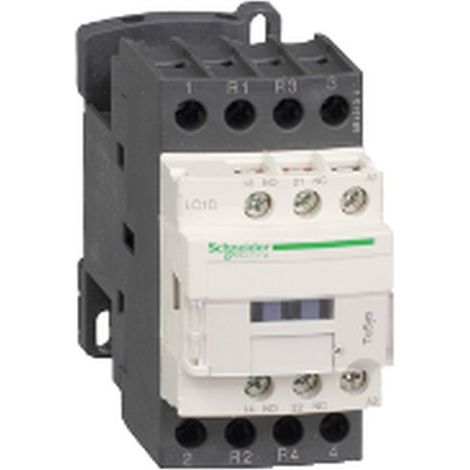

El Contacteur TeSys LC1-D es un dispositivo de conmutación de alta calidad diseñado para aplicaciones industriales. Este modelo cuenta con 4 polos (2F + 2O) y es adecuado para un voltaje de operación de hasta 440V y una corriente nominal de 25 A. La bobina opera a 48 V CA, lo que lo hace ideal para diversas configuraciones eléctricas.Especificaciones técnicas
- Tipo: Contacteur TeSys LC1-D
- Configuración: 4P (2F + 2O)
- Tensión máxima: 440 V
- Corriente nominal: 25 A
- Bobina: 48 V CA
- Consumo medio al llamado: 70 VA a 20 °C (cos ϕ 0.75) a 50/60 Hz
- Consumo medio en mantenimiento: 7.5 VA a 20 °C (cos ϕ 0.3) a 60 Hz
- Dissipation thermique: 2...3 W a 50/60 Hz
- Résistance d'isolement: > 10 MΩ pour circuit de signalisation
Compatibilidad y accesorios
- Tipo de contactos auxiliares: Mécanicamente conectados (1F + 1O)
- Tipo de contacto espejo: (1 O") conforme a IEC 60947-4-1
Instalación
- Plage de tension du circuit de commande: 0,3 à 0,6 Uc
- Perte de niveau à 60 °C, CA 50/60 Hz: 0,8 à 1,1 Uc
- Operationnel à 60 °C, CA 50 Hz: 0,85...1,1 Uc
- Operationnel à 60 °C, CA 60 Hz: 0,85...1,1 Uc
Uso
- Fréquence circuit de signalisation: 25 à 400 Hz
- Circuit de signalisation: courant commuté minimum de 5 mA
- Tensión de conmutación mínima: 17 V para circuito de señalización
- Tiempo de no superposición: 1,5 ms sobre excitación entre contacto NC + NO
- Tiempo de no superposición: 1,5 ms sobre desexcitación entre contacto NC + NO
