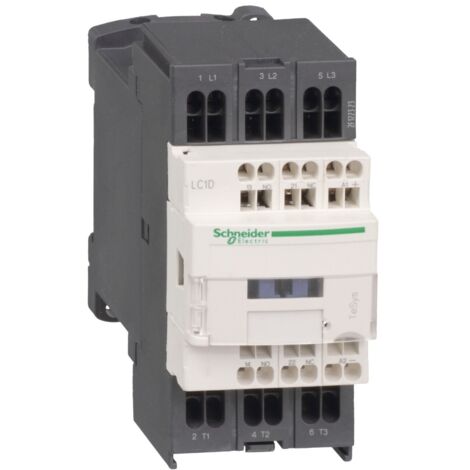

Contacto Schneider TeSys D 3P 16 A AC-3

Contactor eléctrico de la gama TeSys D, diseñado para el control de motores y cargas resistivas. Cuenta con 3 polos normalmente abiertos, tensión de control de 230 V AC 50/60 Hz, categoría de empleo AC-3/AC-4, corriente nominal de 16 A a 60 °C y potencia de conmutación hasta 7,5 kW en 690 V AC. Contactor eléctrico de la gama TeSys D, diseñado para el control de motores y cargas resistivas en instalaciones industriales. Cuenta con 3 polos normalmente abiertos y tensión de control de 230 V AC 50/60 Hz, adecuado para categorías de empleo AC-3 y AC-4. Su diseño modular permite una conexión rápida mediante terminales de resorte, compatible con cables flexibles de hasta 2,5 mm² sin extremidad. Características técnicasNúmero de polos: 3P Composición de polos de contacto: 3 NA Tensión nominal de empleo (Ue): hasta 300 V CC, hasta 440 V AC Corriente nominal de empleo (Ie): 16 A a 60 °C en AC-4 para circuito de alimentación Potencia del motor: hasta 7,5 kW en 660...690 V AC 50/60 Hz (AC-3 y AC-4) Tensión de circuito de control: 230 V AC 50/60 Hz Contactos auxiliares: 1 NA + 1 NC Resistencia a picos de tensión: 6 kV (IEC 60947) Categoría de sobretensión: III Corriente térmica convencional (Ith): 10 A / 16 A a menos de 60 °C Poder de conexión nominal: 250 A en 440 V AC (IEC 60947) Poder de corte asignado: 250 A en 440 V AC (IEC 60947) Corriente temporal admisible (Icw): 105 A / 210 A / 30 A / 61 A / 100 A (1 s) Fusible asociado: 10 A gG para señalización, 40 A gG / 25 A gG para alimentación (coordinación tipo 2) Impedancia media: 2,5 mOhm (50 Hz, Ith 16 A) Tensión nominal de aislamiento (Ui): 690 V AC para alimentación, 690 V AC para señalización Durabilidad eléctrica: 2 millones de ciclos AC-3 a 12 A, 0,8 millones de ciclos AC-1 a 25 A Durabilidad mecánica: 15 millones de ciclos Temperatura ambiente de funcionamiento: -40…60 °C (hasta 70 °C con restricciones) Altitud máxima de funcionamiento: 0...3000 m Grado de protección: IP20 frontal Soporte de montaje: Placa carril Normas: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 No 14 Certificaciones: UL, CSA, CCC, DNV, RINA, GL, BV, LROS, GOST, UKCA Resistencia al fuego: 850 °C (IEC 60695-2-1) Resistencia a las llamas: V1 (UL 94) Resistencia mecánica: 2 Gn (abierto), 4 Gn (cerrado) vibraciones; 10 Gn (abierto), 15 Gn (cerrado) impactos Peso: 0,325 kg Dimensiones: 99 mm (alto) x 45 mm (ancho) x 86 mm (profundidad) Consumo a la llamada: 70 VA (50/60 Hz) Consumo de mantenimiento: 7,5 VA (60 Hz), 7 VA (50 Hz) Disipación de calor: 2…3 W (50/60 Hz) Resistencia de aislamiento: > 10 MΩ (circuito de señalización) Compatibilidad de contacto: M2 Código de compatibilidad: LC1D Tratamiento de protección: TH (IEC 60068-2-30) Grado de contaminación: 3 Estado de oferta sostenible: Producto Green Premium Conforme con REACh sin SVHC: Sí Directiva RoHS UE: Conforme Sin metales pesados tóxicos: Sí Sin mercurio: Sí RAEE: Debe reciclarse según sistema específico en la UE Sin PVC: Sí
