Descripción general

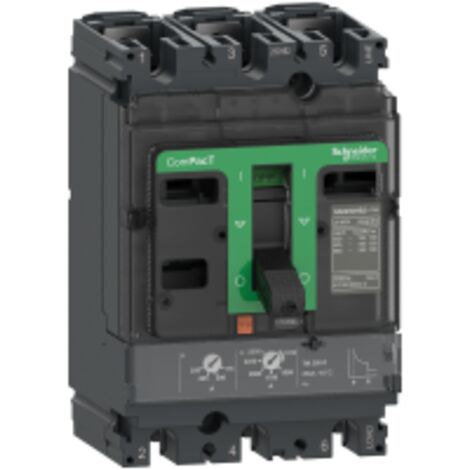

El disyuntor ComPacT NSX250N es un dispositivo de protección eléctrica diseñado para aplicaciones industriales y comerciales. Con una capacidad de corriente nominal de 250 A y un poder de corte de hasta 90 kA, este disyuntor es ideal para proteger circuitos contra sobrecargas y cortocircuitos. Su diseño permite un montaje fijo y es compatible con diversas configuraciones de instalación.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de tenue a los choques: 8 kV
- Poder asignado de corte de servicio: 90 kA a 220/240 V CA 50/60 Hz
- Duración de vida eléctrica: 20,000 ciclos a 440 V In
- Potencia disipada por polo: 18,75 W
- Calibre del disparador: 250 A a 40 °C
- Dimensiones: 105 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
- Peso del producto: 2,4 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX250
- Número de emplacements: 5 slot(s)
Instalación
- Soporte de montaje: placa trasera
- Posición de montaje: horizontal y vertical
- Conexión: fachada
Uso
Este disyuntor es utilizado para proteger circuitos eléctricos en diversas aplicaciones, garantizando la seguridad y el correcto funcionamiento de los sistemas eléctricos. Su ajuste de umbral y temporización permite adaptarse a diferentes condiciones de operación.Otra información
- Endurance mecánica: 20,000 ciclos
- Tipo de protección: sobrecarga (térmica) y cortocircuito (magnético)
- Rango de ajuste del umbral de largo retardo: 0,7 a 1 x In
- Rango de ajuste de temporización: 120...400 s a 1,5 x In
- Rango de ajuste del umbral instantáneo: 5...10 x In
