Descripción general

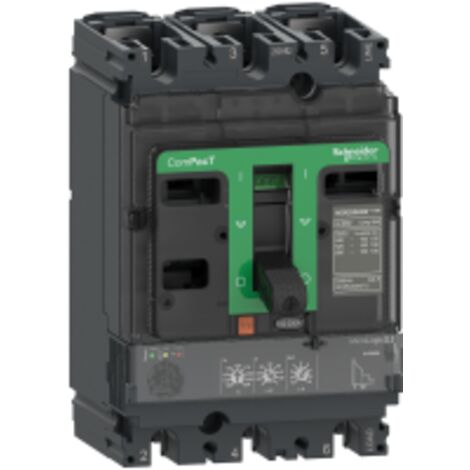

El disyuntor ComPacT NSX160N es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una capacidad de corriente nominal de 100 A y un diseño de montaje fijo, este disyuntor es ideal para aplicaciones industriales y comerciales. Su robustez y fiabilidad lo convierten en una opción excelente para la protección contra sobrecargas y cortocircuitos.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de resistencia a choques: 8 kV
- Poder asignado de corte de servicio: 90 kA a 220/240 V CA 50/60 Hz
- Durabilidad mecánica: 40,000 ciclos
- Duración de vida eléctrica: 40,000 ciclos a 440 V In
- Potencia disipada por polo: 3.6 W
- Dimensiones: 105 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
- Peso: 2.2 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX160
- Número de ranuras: 5 slot(s)
Instalación
- Soporte de montaje: placa trasera
- Posición de montaje: horizontal y vertical
- Conexión: fachada
Uso
- Protección contra sobrecarga (retardo largo)
- Protección contra cortocircuito (retardo fijo)
- Protección instantánea contra cortocircuito
Otra información
- Memoria térmica: 20 minutos antes y después del disparo
- Señalización local: LED parpadeante (verde) para listo para funcionar; LED rojo para sobrecarga (105 % Ir); LED naranja para sobrecarga (90 % Ir)
