Descripción general

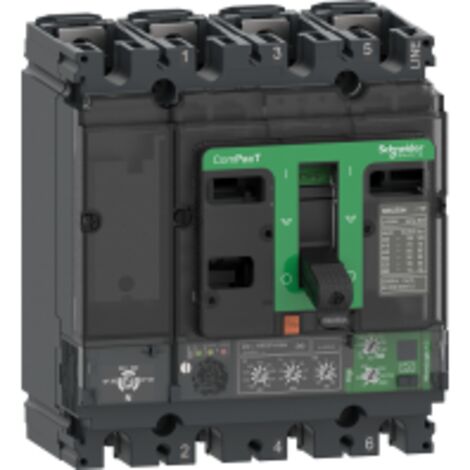

El ComPacT NSX160B es un disyuntor Vigi de alta capacidad, diseñado para ofrecer protección y control en sistemas eléctricos. Con una corriente nominal de 160 A y una capacidad de corte de hasta 25 kA, este dispositivo es ideal para aplicaciones industriales y comerciales. Su diseño permite una instalación tanto horizontal como vertical, facilitando su integración en diferentes entornos.Especificaciones técnicas
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Poder asignado de corte de servicio: 40 kA a 220/240 V CA, 25 kA a 380/415 V CA, 20 kA a 440 V CA, 15 kA a 500 V CA
- Endurance mecánica: 40,000 ciclos
- Duración de vida eléctrica: 40,000 ciclos a 440 V In, 22,000 ciclos a 690 V In
- Potencia disipada por polo: 12,29 W
- Dimensiones: 140 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
- Peso: 2,6 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX160
Instalación
- Soporte de montaje: placa trasera
- Conexiones: frontal para entrada y salida
- Posición de montaje: horizontal y vertical
Uso
- Protección contra sobrecarga (retardo largo)
- Protección contra cortocircuito (instantánea)
- Protección diferencial integrada (Clase A)
- Regulaciones ajustables para diferentes umbrales de disparo
Otra información
- Tipo de visualización: pantalla LCD
- Indicadores de estado: LED para sobrecarga y funcionamiento
- Comunicación de datos: historial de eventos y parámetros de protección
