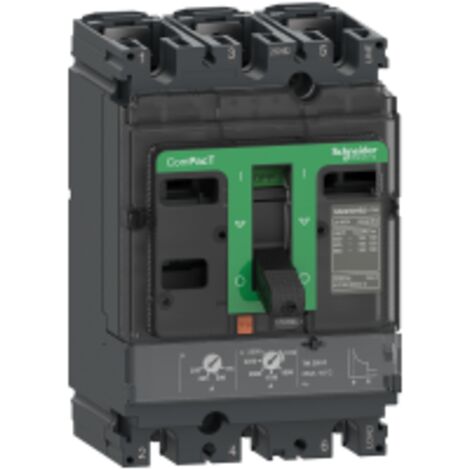

Interruptor automático ComPacT NSX100N 3P3R 25A TMD

Interruptor automático ComPacT NSX100N 3P3R con capacidad de corte Icu de 50 kA a 440 V AC, diseño térmico-magnético con ajuste de corriente nominal ajustable entre 0,7 y 1,0 veces In, protege contra sobrecargas y cortocircuitos. Interruptor automático ComPacT NSX100N 3P3R 25A TMD diseñado para aplicaciones industriales y comerciales, ofrece protección térmico-magnética contra sobrecargas y cortocircuitos en circuitos trifásicos. Integrado en la gama ComPacT nueva generación, está indicado para corrientes superiores a 0,1 A y se instala de forma fija con montaje horizontal o vertical. Características técnicasNúmero de polos: 3P Polos protegidos: 3R Corriente nominal [In]: 25 A en 40 °C Tensión nominal de empleo [Ue]: 690 V AC 50/60 Hz Tipo de red: AC Frecuencia de red: 50/60 Hz Poder de seccionamiento: Sí, acorde a Icu Categoría de empleo: A Capacidad de corte Icu: 90 kA en 220/240 V AC, 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC Poder de corte en servicio [Ics]: 90 kA en 220/240 V AC, 50 kA en 380/415 V AC, 50 kA en 440 V AC, 36 kA en 500 V AC, 35 kA en 525 V AC, 10 kA en 660/690 V AC Durabilidad mecánica: 50 000 ciclos Durabilidad eléctrica: 50 000 ciclos en 440 V In/2, 30 000 ciclos en 440 V In, 20 000 ciclos en 690 V In/2, 10 000 ciclos en 690 V In Unidad de control: TM-D Tecnología de unidad de disparo: Térmico-magnético Funciones de protección: LIG Tipo de control: Maneta Tipo de montaje: Fijo Tensión nominal de aislamiento [Ui]: 800 V AC 50/60 Hz Resistencia a picos de tensión [Uimp]: 8 kV Soporte de montaje: Placa posterior Posición de montaje: Horizontal y vertical (plano por la parte posterior) Conexión superior: Frontal Conexión hacia abajo: Parte delantera Paso de conexión: 35 mm Protección contra sobrecarga: Térmica Protección contra cortocircuitos: Magnética Calibre de la unidad de disparo: 25 A en 40 °C Ajuste de detección a largo plazo Ir: Ajustable Intervalo de ajuste de detección a largo plazo: 0,7...1 x In Ajuste de retardo de larga duración: Fijo Retardo de larga duración [tr]: 120…400 s en 1,5 x In, 15 s en 6 x Ir Detección instantánea Ii: Fija Intervalo de ajuste de detección instantánea: 300 A Protección contra fugas a tierra: Sin Número de ranuras: 5 Dimensiones: 105 mm (ancho), 161 mm (altura), 86 mm (profundidad) Peso: 2,05 kg Código de compatibilidad: NSX100 Normas: HB2 Certificaciones: CCC generador Marina Categoría de sobretensión: Clase II Clase de protección contra descargas eléctricas: Clase II Grado de contaminación: 3 acorde a IK07 Grado de protección IP: IP40 acorde a IEC 60529 Grado de protección IK: IK07 acorde a IEC 62262 Temperatura ambiente de funcionamiento: -25…70 °C Temperatura ambiente de almacenamiento: -50…85 °C Humedad relativa: 0…95 % Altitud máxima de funcionamiento: 0…2000 m sin disminución, 2000…5000 m con restricciones Estado de oferta sostenible: Producto Green Premium Reglamento REACh: Contiene SVHC sobre el umbral Directiva RoHS UE: Conforme Sin mercurio: Sí Exenciones de RoHS: Sí Normativa de RoHS China: Fuera del ámbito de RoHS China. Declaración informativa de sustancias Sin PVC: Sí
