Descripción general

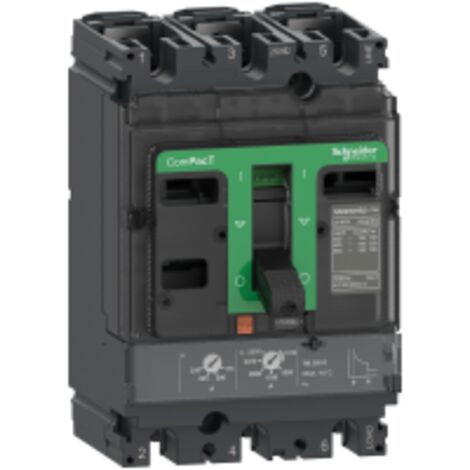

El disyuntor ComPacT NSX100N es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una capacidad de corte de hasta 50 kA y un montaje fijo, este disyuntor es ideal para aplicaciones industriales y comerciales. Su diseño permite una instalación tanto en posición horizontal como vertical, facilitando su integración en diferentes entornos.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de resistencia a los choques: 8 kV
- Poder asignado de corte de servicio: 90 kA a 220/240 V CA 50/60 Hz
- Capacidad de corte: 250 kA a 380/415 V CA 50/60 Hz
- Capacidad de corte: 236 kA a 440 V CA 50/60 Hz
- Capacidad de corte: 235 kA a 500 V CA 50/60 Hz
- Capacidad de corte: 210 kA a 525 V CA 50/60 Hz
- Capacidad de corte: 2 kA a 660/690 V CA 50/60 Hz
- Durabilidad mecánica: 50,000 ciclos
- Vida eléctrica: 50,000 ciclos a 440 V In / 230,000 ciclos a 440 V In
- 20,000 ciclos a 690 V In / 210,000 ciclos a 690 V In
- Potencia disipada por polo: 2,92 W
- Dimensiones: 105 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
- Peso: 2,05 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX100
Instalación
- Soporte de montaje: placa trasera
- Conexión: frontal
- Posición de montaje: horizontal y vertical
- Espaciado de conexión: 35 mm
Uso
Este disyuntor es utilizado para la protección contra sobrecargas y cortocircuitos, asegurando un funcionamiento seguro de los sistemas eléctricos. Su ajuste de umbral de retardo largo es regulable, permitiendo adaptarse a diferentes necesidades de protección.Otra información
- Tipo de protección: sobrecarga (térmica) y cortocircuito (magnético)
- Calibre del disparador: 16 A a 40 °C
- Rango de ajuste del umbral de retardo largo: 0,7 a 1 x In
- Rango de ajuste de temporización de retardo largo: 120...400 s a 1,5 x In y 15 s a 6 x Ir
- Tipo de ajuste del umbral instantáneo: fijo
- Rango de ajuste del umbral instantáneo: 190 A
- Protección diferencial: sin
- Número de espacios: 5 ranuras
