Descripción general

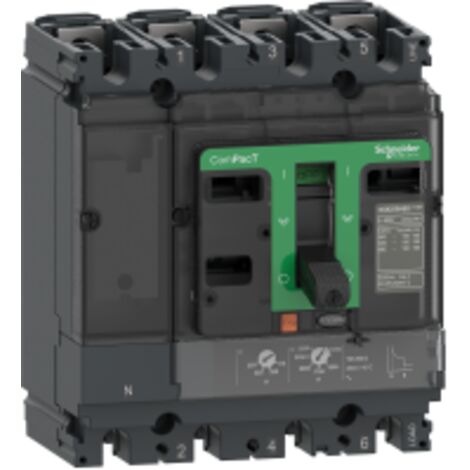

El disyuntor ComPacT NSX100F es un dispositivo de protección eléctrica diseñado para aplicaciones industriales y comerciales. Con una capacidad de 100A y un montaje fijo, este disyuntor ofrece una alta capacidad de corte de hasta 36kA, asegurando la protección contra sobrecargas y cortocircuitos.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de tenue a los choques: 8 kV
- Poder asignado de corte de servicio: 85 kA a 220/240 V CA 50/60 Hz
- Capacidad de corte: 36 kA a 380/415 V CA 50/60 Hz
- Capacidad de corte: 24 kA a 440 V CA 50/60 Hz
- Capacidad de corte: 11 kA a 500 V CA 50/60 Hz
- Capacidad de corte: 1 kA a 525 V CA 50/60 Hz
- Capacidad de corte: 6 kA a 660/690 V CA 50/60 Hz
- Durabilidad mecánica: 50,000 ciclos
- Vida eléctrica: 50,000 ciclos a 440 V In
- 20,000 ciclos a 690 V In
- Potencia disipada por polo: 8,8 W
- Soporte de montaje: placa trasera
- Posición de montaje: horizontal y vertical
- Rango de ajuste del umbral de largo retardo: 0,7 a 1 x In
- Rango de ajuste de temporización de largo retardo: 120...400 s a 1,5 x In
- 15 s a 6 x Ir
- Protección del neutro: 1 x Ir (4d)
- Anchura: 140 mm
- Altura: 161 mm
- Profundidad: 86 mm
- Peso: 2,4 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX100
Instalación
- Montaje en placa trasera
- Conexión de entrada: frontal
- Conexión de salida: frontal
- “Pas” de conexión: 35 mm
Uso
- Protección contra sobrecargas (térmica)
- Protección contra cortocircuitos (magnética)
