Descripción general

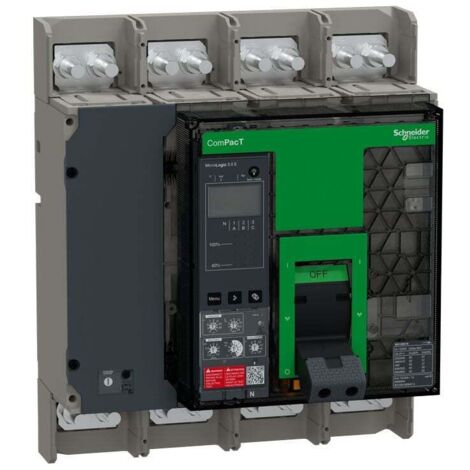

El disyuntor ComPacT NS1600H es un dispositivo de protección eléctrica diseñado para aplicaciones industriales. Con una capacidad de 1600A y una resistencia a cortocircuitos de hasta 70kA, este disyuntor es ideal para garantizar la seguridad y el rendimiento en sistemas eléctricos de alta demanda. Su diseño manual y fijo permite un fácil acceso y control.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Poder asignado de corte de servicio: 37 kA a 220/240 V CA, 37 kA a 380/415 V CA, 30 kA a 440 V CA, 22 kA a 500/525 V CA, 22 kA a 660/690 V CA
- Corriente asignada de corta duración: 19,2 kA durante 1 segundo
- Endurance mecánica: 10,000 ciclos
- Duración de vida eléctrica: 1,000 ciclos a 690 V In, 2,000 ciclos a 690 V In, 22,000 ciclos a 440 V In, 5,000 ciclos a 440 V In
- Pérdidas de potencia: 74 W
- Soporte de montaje: Placa trasera
- Raccordement amont: Façade
- Raccordement aval: Façade
- Dimensiones: 210 mm (ancho) x 327 mm (alto) x 147 mm (profundidad)
- Peso: 14 kg
Compatibilidad y accesorios
- Código de compatibilidad: NS1600
Instalación
- Montaje en placa trasera
- Conexiones en la parte frontal
Uso
- Protección contra sobrecargas y cortocircuitos
- Configuración ajustable para diferentes aplicaciones eléctricas
Otra información
- Tipo de protección: L (sobrecarga de largo retardo), S (corto retardo), I (instantáneo contra cortocircuito)
- Memoria térmica: 20 minutos
- Tipo de ajuste del sensor instantáneo: Ajustable en 9 posiciones
- Tipo de visualización: Pantalla LCD con señalización de defecto mediante LEDs
