Información del producto
Descripción

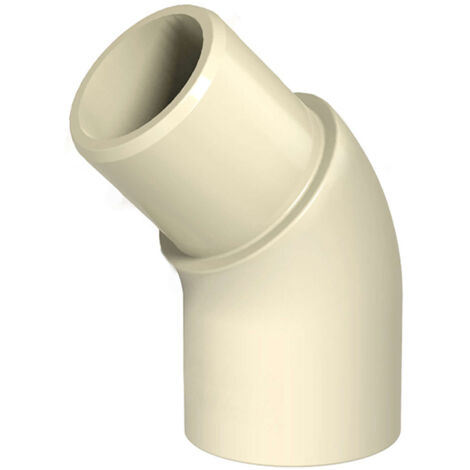

Codo de CPVC IDMAR con conexión de 45° (3/4") - Agua caliente
Codo de CPVC profesional con conexión de 45° para sistemas de agua caliente | Tamaño 3/4" (DN20) | Ángulo 45° | Presión de trabajo 8 bar | Temperatura hasta +80 °C | Conexión mediante base + conector | Norma PN-EN ISO 1452-3 | 2 años de garantía | Precio 3,39 PLN | Envío en 24 horas
¿Qué es un codo de CPVC con conexión de 45°? El codo adhesivo IDMAR de 3/4" CPVC de 45° para agua caliente es un accesorio de transición profesional para cambios de ángulo de fluido de 45° en sistemas de agua caliente sanitaria, sistemas de calefacción de baja temperatura e instalaciones industriales. Fabricado en CPVC (cloruro de polivinilo clorado), se caracteriza por una excepcional resistencia a altas temperaturas, hasta +80 °C en funcionamiento continuo (y ocasionalmente hasta +90 °C). Esto lo convierte en la solución ideal para sistemas de agua caliente, sistemas de fontanería, sistemas de circulación, calefacción por suelo radiante y sistemas de piscinas. El codo cuenta con una conexión rápida de entrada y salida, lo que permite una instalación universal en ambas direcciones sin componentes adicionales. El ángulo de 45° garantiza pérdidas de presión significativamente menores (entre un 30 y un 40 % menos que un codo de 90°), un funcionamiento más silencioso del sistema y una menor formación de cal. También ofrece una mayor flexibilidad de diseño. En comparación con el tamaño de 1/2" (DN15), la versión de 3/4" (DN20) ofrece un mayor caudal y es ideal para abastecer a múltiples usuarios, como grifos, calefacción, etc. Colectores o bombas de alto rendimiento. El distintivo color amarillo facilita la identificación del sistema de agua caliente y evita confusiones con el PVC blanco (agua fría). Datos técnicos y dimensiones. Código de producto (SKU): CPVCKKW020XKZ020-45.302
Marca: IDMAR Diámetro nominal: 3/4" (DN20) Ángulo de curvatura: 45° Dimensión D (brida): 22,2 mm Dimensión D1 (boquilla):
22,2 mm Dimensión L (longitud de la base): 18,5 mm Dimensión L1 (longitud de la boquilla): 18,5 mm Dimensión H (altura): 25,5 mm Material: CPVC (cloruro de polivinilo clorado) Presión máxima: 8 bar (0,8 MPa)
Temperatura de funcionamiento:
| +1 °C – +80 °C (pico +90 °C) | Tipo de conexión: |
| Campana (entrada) + boquilla (salida) | Sistema de montaje: |
| Pegado (CPVC) | Norma: |
| PN-EN ISO 1452-3:2011 | Certificado: |
| PZH | Color: |
| Amarillo (CPVC – Agua caliente) | Fabricante: |
| Jimten (España) | Precio: |
| 3,39 | Garantía: |
| 2 años | *Imagen no vinculante |
| Descripción detallada Codo de CPVC de 45° de 3/4" (Código: CPVCKKW020XKZ020-45.302): Solución profesional para instalaciones que requieren un cambio gradual de dirección de 45° con mayor caudal. A diferencia del codo estándar de 90°, la versión de 45° ofrece una resistencia hidráulica significativamente menor (aproximadamente de 2 a 3 veces menor), lo que resulta en menores pérdidas de presión, un funcionamiento más silencioso y una menor acumulación de cal en el codo. El modelo de 3/4" (DN20) ofrece... un caudal aproximadamente de 2 a 2,5 veces mayor que una tubería de 1/2" (DN15), ideal para alimentar simultáneamente múltiples puntos de extracción, colectores de calefacción por suelo radiante o bombas de circulación de alta eficiencia. El codo consta de un cuerpo de CPVC con una junta adhesiva en un extremo y un terminal en el otro. Esta configuración permite una instalación universal: puede pegar la tubería a la junta del codo (instalación estándar) o pegarla. la pieza terminal en la conexión de otro componente (instalación inversa): esto aumenta la flexibilidad en el sitio. El color del CPVC facilita la identificación del sistema de agua caliente y minimiza el riesgo de errores de instalación. | Ventajas del codo de 45° durante la instalación: Reducción de la pérdida de presión: la resistencia hidráulica de un codo de 45° es aproximadamente de 2 a 3 veces menor que la de una curva de 90°; en instalaciones Las curvas más largas ahorran de 0,5 a 1 bar de presión. Mayor caudal DN20: El diámetro de 3/4" ofrece un caudal aproximadamente de 2 a 2,5 veces mayor que un diámetro de 1/2" y es ideal para suministrar varios grifos simultáneamente. Reducción de ruido: La curva más suave evita la fuerte turbulencia del agua que causa ruidos de gorgoteo y golpeteo. Menor acumulación de cal: Un flujo de agua suave reduce la acumulación de cal, óxido y sedimentos. Opciones de instalación flexibles: Dos curvas consecutivas de 45° crean una Codo de 90° con un radio mayor (el llamado "codo largo"). Ahorro de espacio: El codo de 45° requiere menos espacio vertical que el codo de 90°. Opciones de instalación versátiles: La combinación de accesorios y niples permite la instalación en ambas direcciones sin manguitos adicionales. Instalación paso a paso: 1. Planifique la secuencia de instalación y determine la posición de los codos de 45° utilizando el dibujo técnico. Asegúrese de que los codos estén instalados en la orientación correcta. 2. Corte el tubo de CPVC en ángulo recto (90°) y desbarbelo utilizando una herramienta de desbarbado o papel de lija. 3. Limpie las superficies de los componentes ensamblados con limpiador de CPVC y espere hasta que se sequen por completo. 4. Compruebe la alineación una vez seco: inserte el tubo (sin adhesivo) en el accesorio y asegúrese de que el ángulo de 45° esté correctamente alineado. Marque la posición final con un lápiz. 5. Aplique adhesivo de CPVC uniformemente en el exterior del tubo y en el interior del accesorio de codo. Se recomienda el adhesivo de CPVC Topterm (120 ml). Para un diámetro nominal de DN20, el consumo de adhesivo es de aproximadamente 2-3 ml por conexión. |
| 6. Inserte el tubo firmemente en la conexión, gírelo un cuarto de vuelta en la dirección indicada y manténgalo así durante 15-30 segundos. | 7. Retire el exceso de adhesivo con un paño seco. Espere 24 horas a +20 °C (o 48 horas a temperaturas inferiores a +10 °C) antes de realizar la prueba de presión. 8. Realice una prueba de fugas: llene el sistema a 8 bar e inspeccione visualmente todas las conexiones. NOTA: ¡Mantenga el codo en un ángulo de 45°! Después de aplicar el adhesivo, solo dispone de 20-30 segundos para ensamblar y girar la conexión. Si el codo se instala al revés (en un ángulo de 45° en la dirección incorrecta), se debe cortar la pieza afectada y colocar un codo nuevo: el adhesivo de CPVC se curará permanentemente y no se podrá eliminar. PVC (agua) (agua fría) y CPVC accesorios (agua caliente) |
| NO SON INTERCAMBIABLES | . Aplicación del codo de CPVC de 3/4" y 45°. Conexión |
| Sistemas de agua caliente: | Codos suaves entre la caldera y los puntos de extracción que alimentan simultáneamente varias serpentinas de calefacción (baños, edificios de apartamentos) |
| Sistemas de calefacción de baja temperatura: | Colectores de calefacción por suelo radiante DN20, codos en circuitos de calefacción, conexiones a bombas de circulación |
| Sistemas industriales: | Sistemas de refrigeración de máquinas de alta eficiencia, intercambiadores de calor, circuitos tecnológicos: codo de 45° para minimizar las pérdidas de presión |
| Piscinas, spas y jacuzzis: | Circuito de filtro de alto rendimiento, conexiones para 3/4" Bombas de hidromasaje, sistemas de calefacción de piscinas |
| Sistemas de gravedad: | Sistemas de drenaje, circulación de agua caliente por gravedad: un ángulo de 45° garantiza una resistencia mínima al flujo |
| Colectores y sensores: | Conexiones a colectores de calefacción de suelo de 3/4", suministro simultáneo de varios circuitos de calefacción |
| Modernizaciones y ampliaciones: | Conexión de nuevas ramificaciones sin ángulos agudos de 90° Codos, conversión de sistema con mínima pérdida de presión. Preguntas frecuentes (FAQ): ¿Cuál es la diferencia entre un codo de 45° y un codo de 90°? La principal diferencia es el ángulo del codo y la resistencia hidráulica. Una curva de 45° cambia de dirección en 45 grados, una curva de 90° en 90 grados. Una curva de 45° tiene aproximadamente 2-3 veces menos resistencia hidráulica que una curva de 90°, lo que resulta en una menor pérdida de presión, un funcionamiento más silencioso y una menor acumulación de presión. Dos curvas de 45° conectadas en serie forman una curva de 90° con un radio de curvatura mayor. ¿Cuál es la diferencia de capacidad entre 1/2" y 3/4"? Un codo de 3/4" (DN20) tiene aproximadamente 2-2,5 veces la capacidad de flujo de un codo de 1/2" (DN15). En la práctica, esto significa que un accesorio de codo de 3/4" puede manejar un caudal de alrededor de 20-25 l/min (con una caída de presión de 0,1 bar), mientras que un accesorio de codo de 1/2" maneja alrededor de 10-12 l/min. Por lo tanto, 3/4" es la opción ideal. Es adecuada para alimentar múltiples grifos o colectores de calefacción simultáneamente. ¿Qué significa "codo de ajuste rápido"? Un codo de ajuste rápido es un codo con un extremo equipado con un accesorio de ajuste rápido (para pegar la tubería en el casquillo) y el otro extremo equipado con un casquillo (para pegar el casquillo en el casquillo de otro accesorio). Esto permite que el codo se instale en ambas direcciones sin manguitos ni adaptadores adicionales, lo que aumenta la flexibilidad en el lugar de trabajo. ¿Cómo se planifica la orientación de un codo de 45°? ¿Antes de la instalación? Se recomienda realizar un montaje en seco (sin adhesivo) para comprobar la alineación de todas las curvas. Marque la posición final de la curva (línea de referencia) en la tubería con un lápiz para mantener la misma alineación después del pegado. Tenga en cuenta que después del pegado, solo dispone de 20 a 30 segundos para ensamblar y girar el componente. ¿Cuál es la caída de presión de un codo DN20 de 45°? Un codo DN20 de 45° de 45° DN20 (3/4") provoca una caída de presión de aproximadamente 0,04 a 0,08 bar a un caudal de 20 l/min (caudal típico para varios grifos). En comparación, un codo DN20 de 90° provoca una caída de presión de aproximadamente 0,12 a 0,25 bar al mismo caudal. Para tramos largos de tubería, la diferencia puede ser de 0,5 a 1 bar. ¿Puedo usar un codo de CPVC de 45° en un sistema de agua fría? Sí, el CPVC es ideal para agua fría (rango de temperatura: +1 °C a +80 °C). Sin embargo, debido a su mayor precio, recomendamos codos de CPVC blancos para instalaciones de agua fría (máx. +20 °C) y codos de CPVC amarillos para instalaciones de agua caliente. ¿Qué adhesivo debo usar para la instalación? Recomendamos un adhesivo de CPVC certificado, como Topterm CPVC 120 ml (con pincel), disponible en nuestra tienda. También recomendamos usar limpiador de CPVC (120 ml) antes de pegar. Para un codo DN20 (3/4"), el consumo de adhesivo es de aproximadamente 2-3 ml por accesorio. ¿Es un codo de 3/4" adecuado para un colector de calefacción por suelo radiante? ¡Absolutamente! La mayoría de los colectores de calefacción por suelo radiante tienen conexiones de 3/4", por lo que un codo DN20 (3/4") es la opción óptima. El ángulo de 45° minimiza la pérdida de presión en la línea de suministro del colector, lo cual es especialmente importante para sistemas multicircuito. La temperatura de flujo de la calefacción por suelo radiante (+45-55 °C) se encuentra dentro del rango de temperatura de funcionamiento del CPVC (+1 °C - +80 °C). ¿Por qué los instaladores y los aficionados al bricolaje nos eligen? Envío en 24 horas: Los pedidos recibidos antes de las 11:00 se envían el mismo día a través de InPost o DPD. Garantía de 24 meses: Cada producto está cubierto por una garantía del fabricante de dos años. Asesoramiento experto: llámenos al +48 798 o 768 768 (de lunes a viernes, de 8:00 a 16:00) y hable con nuestros especialistas en fontanería. Descuentos: 2% de descuento. Se aplica un 3% de descuento a pedidos superiores a 1501 PLN y a pedidos superiores a 2001 PLN. Para proyectos de mayor envergadura, negociamos condiciones personalizadas. Aprobaciones y certificaciones: todos nuestros productos cuentan con la certificación PZH y cumplen con las normas PN-EN aplicables. Calidad comprobada: trabajamos con numerosas empresas instaladoras en toda Polonia y contamos con miles de clientes satisfechos. *Imagen solo con fines ilustrativos. Las dimensiones pueden variar ligeramente. Consulte la documentación del fabricante antes de la instalación. |
| // | Instalaciones de CPVC > Ángulos"" }, { ""@type": ""FAQPage"", ""mainEntity"": [ { ""@type": ""Question"", ""name"": "¿Cuál es la diferencia en la pérdida de presión entre un ángulo de 45° y un ángulo de 90°?" "", "respuesta aceptada": { ""@type": ""Answer"", ""text": "Una curva de 45° crea pérdidas de presión que son aproximadamente un 30-40% menores que las de una curva de 90°. En la práctica, esto significa que en una distancia mayor (p. ej., 20 m), se ahorran aproximadamente 0,05-0,1 bar de presión, lo que reduce la carga en la bomba de circulación y el consumo de energía."" } }, { ""@type": ""Question", ""name": ""¿Es posible conectar dos curvas de 45° en lugar de una sola curva de 90°?"", ""Respuesta aceptada": { ""@type": ""Answer", ""text": ""Sí, si se desea una curva más plana con un radio mayor que una curva estándar de 90°. Sin embargo, se necesitará una sección transversal de tubería adicional (al menos 50-100 mm) y se deberá prever un tiempo de instalación más prolongado. Esta solución es particularmente adecuada para trabajar alrededor de obstáculos en obras de construcción. Se necesitan aproximadamente 2-3 ml de adhesivo CPVC para cada conexión. Un tubo de 120 ml es suficiente para aproximadamente 40-50 conexiones DN20. Asegúrese de aplicar una capa fina y uniforme de adhesivo; un exceso de adhesivo no aumentará la resistencia y prolongará el tiempo de curado. ¿Es adecuado un ángulo de 45° para la calefacción por suelo radiante? "", ""acceptedAnswer": { ""@type": ""Answer", ""text": ""¡Sí, perfecto! La temperatura de flujo de un sistema de calefacción por suelo radiante suele estar entre +45 y +55 °C, significativamente inferior a la temperatura máxima del CPVC (+80 °C). Un codo de 45° permite una distribución uniforme del circuito de calefacción en toda la red y en el colector, minimizando así la resistencia al flujo y el ruido hidráulico. ¿Se puede utilizar un codo de 45° para hacer circular agua caliente a una temperatura de +70 °C? Sí, el CPVC puede soportar temperaturas ocasionales de hasta +90 °C. Para hacer circular agua caliente sanitaria a una temperatura de +65 a +70 °C, el codo funcionará de forma segura durante más de 50 años. Recuerde que la circulación requiere una pérdida de presión mínima; por lo tanto, un codo de 45° es la opción óptima. ¿Cuánto tiempo debo esperar antes de comenzar la instalación del agua caliente? Al menos 24 horas a una temperatura ambiente de +20 °C. A temperaturas inferiores a +10 °C, el tiempo de curado se extiende a 48 horas. No acelere el proceso con calentamiento artificial; el adhesivo debe curarse de forma natural. ¿Es posible conectar un codo de CPVC de 45° a tuberías de PEX o PP-R? No, no directamente. Para conectar CPVC a otros sistemas (PEX, PP-R, cobre, acero), se utilizan adaptadores de latón roscados o racores de compresión. El CPVC no es compatible ni física ni químicamente con PEX o PP-R; se requieren adaptadores especiales. ¿Se pueden pintar los codos de CPVC con pintura de emulsión o acrílica? Sí, sin embargo, se recomienda aplicar primero una imprimación específica para plásticos a la superficie de CPVC. Evite las pinturas que contengan disolventes orgánicos (acetona, tolueno), ya que pueden debilitar la estructura del CPVC. Es preferible utilizar pinturas acrílicas a base de agua. |
Características
- MarcaOTROS
- MaterialPVC
- Medida roscas de fontanería3/4" (20x27)
- Racor de fijaciónPegar
- Hilo de entrada3/4" (20x27)
