Codo de latón IDMAR de 1/2" (rosca interna), sistema compuesto de CPVC/PVC
con el código
'/%3E%3C/svg%3E)
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
IDMAR Codo de latón de 1/2" FW/FW con conexión CPVC – Agua caliente
Codo de latón profesional con dos roscas hembra para instalaciones de agua caliente | Tamaño 1/2" (DN15) | Dos roscas hembra de 1/2" (ángulo de 90°) | Conexión compuesta de CPVC DN15 | Presión de trabajo 8 bar | Temperatura hasta +80 °C | Conexión encolada y atornillada | Norma PN-EN ISO 1452-3 | 2 años de garantía | Precio 16,69 PLN | Envío en 24 horas
¿Qué es un codo de latón GW/GW?
El codo de latón IDMAR de 1/2" GW/GW con sistema compuesto de CPVC es un accesorio híbrido universal que combina tres elementos funcionales: (1) Conector de CPVC encolado DN15 – para pegar una tubería de CPVC de 1/2" (2) primera rosca hembra GW de 1/2" (latón CW617N) – para enroscar el conector de un grifo, válvula u otro accesorio con una rosca macho GZ de 1/2", y (3) segunda rosca hembra GW de 1/2" (latón CW617N) – para enroscar el segundo elemento roscado (p. ej. de una válvula) (válvula de cierre, filtro, reductor de presión). Las dos roscas están posicionadas en un ángulo de 90° entre sí: esto permite un cambio de dirección en la conexión roscada dentro de un solo elemento. El material CPVC (cloruro de polivinilo clorado) del manguito adhesivo se caracteriza por su excepcional resistencia a altas temperaturas, hasta +80 °C en funcionamiento continuo (y hasta +90 °C durante periodos cortos). Esto lo hace ideal para la producción de agua caliente, la calefacción a baja temperatura y los sistemas de circulación de agua caliente. El codo de conexión consta de un cuerpo de latón CW617N (resistente a la corrosión, la deformación y las altas temperaturas) con dos roscas hembra de 1/2" (una izquierda y otra derecha, dispuestas en un ángulo de 90°) y una conexión trasera para tuberías de CPVC DN15. Con este codo, ya no son necesarios codos, adaptadores ni manguitos roscados adicionales: todo está integrado. Es la solución ideal para conectar grifos con válvulas de cierre, colectores de agua caliente con filtros, válvulas termostáticas con sensores y mucho más. El característico color amarillo del codo de CPVC facilita la identificación del sistema de agua caliente y elimina cualquier riesgo de confusión con el PVC blanco (agua fría). Parámetros técnicos y dimensiones: HtM1P14CEhO1D3R Código de producto (SKU): HtM1P14CEhO1D3R CPVCKMGW015XGW015.302 Marca: HtM1P14CEhO1D3R IDMAR Tamaño nominal: HtM1P14CEhO1D3R Conexiones roscadas de 1/2" (DN15): HtM1P14CEhO1D3R Dos roscas internas GW 1/2" (ISO 228-1), ángulo de 90° Tamaño del abocardado (D): 15,9 mm Material del cuerpo de la rosca: Latón CW617N (resistente a la corrosión) Material del abocardado: CPVC (cloruro de polivinilo clorado) Presión máxima: 8 bar (0,8 MPa) a +20 °C
Temperatura de funcionamiento: +1 °C – +80 °C (temperatura máxima +90 °C) Tipo de conexión: Extremo encolado + dos roscas internas Sistema de montaje: Encolado (adhesivo CPVC) + junta de PTFE (roscas) Posición de montaje: Todas (horizontal, vertical, diagonal) Norma: PN-EN ISO 1452-3:2011 Certificado: PZH (Instituto Nacional de Higiene) Color:
Amarillo (revestimiento de CPVC) + Dorado (cuerpo de latón)
| Fabricante: | Jimten (España) |
| Precio: | 16,69 |
| Garantía: | 2 años |

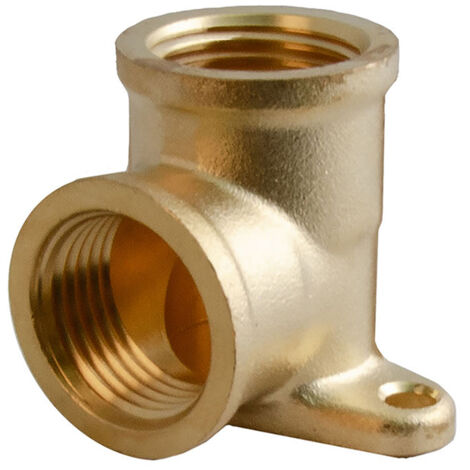

| *Imagen solo para fines ilustrativos | Descripción detallada El codo de latón de 1/2" FW/FW (código: CPVCKMGW015XGW015.302) es una solución universal 3 en 1 que combina las funciones de (1) un codo de 90°, (2) dos accesorios roscados de 1/2" GW para conexión y (3) un adaptador de CPVC fijado permanentemente para conexión a tubería de CPVC de 1/2". Con esta solución, no hay necesidad de codos separados, piezas de transición, juntas roscadas o accesorios adicionales de CPVC a latón. Adaptador: todo en uno. La solución ideal para instalaciones que requieren un cambio de dirección de 90° con la conexión simultánea de dos elementos roscados (p. ej., grifo + válvula de cierre, colector + filtro, válvula termostática + sensor de temperatura). El codo consta de un cuerpo de latón (resistente a la corrosión, la deformación y altas temperaturas de hasta 100 °C + 80 °C) con dos roscas hembra GW de 1/2" (una a la izquierda y la otra a la derecha, o superior/inferior, según la dirección de instalación). Los dos racores están dispuestos en ángulo recto entre sí. En la parte posterior del cuerpo de latón hay un manguito de CPVC DN15 pegado permanentemente para conectar un tubo de CPVC de 1/2" mediante pegado en frío con adhesivo para CPVC. Las dos roscas hembra GW de 1/2" cumplen con la norma ISO 228-1 (cilíndricas, estancas) y deben sellarse con cinta de PTFE (de 4 a 8 vueltas) o una junta de goma (según el tipo de conexión). Ventajas del codo de latón GW/GW: Solución 3 en 1: codo de 90° + dos conexiones roscadas GW de 1/2" + adaptador de CPVC pegado: no se requieren componentes separados. Instalación más rápida: componente todo en uno: ahorra tiempo durante la construcción o renovación (1 componente en lugar de 4 o 5). Cambio de dirección y conexión: el codo de 90° permite cambiar la dirección de instalación conectando simultáneamente dos componentes roscados (p. ej., grifo y válvula). Aplicabilidad universal: Las dos roscas GW de 1/2" son compatibles con la mayoría de los accesorios de lavabo y ducha, válvulas de radiador, filtros, reductores de presión y colectores. Material híbrido: Latón CW617N (resistente a la corrosión y la deformación) + CPVC (resistente al agua caliente hasta +80 °C). Ahorro de espacio: Su diseño compacto requiere menos espacio que una combinación de codo de CPVC, accesorio roscado y codo de latón. Estética de la instalación: |
| Sin componentes adicionales: instalación limpia y profesional | Flexibilidad de diseño: |
| Posibilidad de conectar dos elementos diferentes en ángulo (por ejemplo, grifo horizontal + válvula vertical) | Instalación paso a paso: |
| PASO 1 – Planificación de la alineación del ángulo: | Determine cuál de las dos roscas GW de 1/2" se utilizará para conectar el grifo (generalmente la rosca lateral = grifo horizontal) y cuál se utilizará para conectar la válvula u otro componente (generalmente la rosca superior/inferior = válvula vertical). Marque la alineación en la tubería de CPVC. Lápiz. |
| PASO 2 – Preparación del tubo de CPVC: Corte el tubo de CPVC de 1/2" perpendicularmente a su eje longitudinal y desbarbe con una herramienta desbarbadora o papel de lija. PASO 3 – Limpieza de la superficie: Limpie la superficie exterior del tubo y la superficie interior del codo con limpiador de CPVC. Espere hasta que el producto esté completamente seco. PASO 4 – Verificación de alineación en seco: Inserte el tubo (sin adhesivo) en el codo y verifique que las dos conexiones roscadas de 1/2 pulgada (grifo + válvula) estén correctamente alineadas. Marque la posición final del codo en el tubo con un lápiz (línea de referencia). PASO 5 – Aplicación del adhesivo de CPVC: Aplique una capa uniforme de adhesivo de CPVC en el exterior del tubo y en el interior del codo. Recomendamos 120 ml de adhesivo Topterm CPVC. Consumo de adhesivo: aproximadamente 2-3 ml por codo. PASO 6 – Montaje del codo en el tubo: Inserte el tubo en el codo con un movimiento firme y gire el codo. un cuarto de vuelta en la dirección indicada (línea de referencia) y mantenga la posición durante 15-30 segundos. Retire el exceso de adhesivo con un paño seco. PASO 7 – Tiempo de fraguado: Espere 24 horas a una temperatura de +20°C (o 48 horas a una temperatura inferior a +10°C) antes de instalar los accesorios roscados. PASO 8 – Preparación de las roscas GW: Después de 24 horas (tiempo de curado del adhesivo CPVC), enrolle cinta de PTFE de 4 a 8 veces (en el sentido de las agujas del reloj) alrededor de la rosca macho GZ de 1/2" del grifo (u otro accesorio). Repita este proceso para el segundo componente roscado (p. ej., la válvula de cierre). PASO 9 – Instalación del accesorio: Enrosque el accesorio del grifo (rosca GZ de 1/2") en la primera rosca hembra del codo GW de 1/2". Enrosque la válvula (u otro componente) (rosca GZ de 1/2") en la segunda rosca hembra del codo GW de 1/2". Apriete la conexión con una llave de boca o una llave ajustable a 20-30 Nm (use la técnica de dos llaves: una llave sujeta el cuerpo de latón del racor). PASO 10 – Prueba de fugas: Llene el sistema a 8 bar e inspeccione visualmente todas las conexiones. (pegadas y roscadas): No se deben detectar fugas. Nota: Siempre use la técnica de dos llaves al apretar el racor. Roscas: Una llave sujeta el cuerpo de latón del codo (para evitar que se retuerza), la otra aprieta las roscas del racor. Un torque excesivo (> 40 Nm) puede dañar las roscas de latón o aflojar el adhesivo. No use fuerza excesiva; si encuentra resistencia, verifique que la cinta de PTFE no sea demasiado gruesa (máximo 8 vueltas para DN15). ¡Preste atención a la orientación del codo! Después de aplicar el adhesivo, tiene de 20 a 30 segundos para ensamblar y girar el codo. Si el codo se ensambla incorrectamente (roscas en la dirección incorrecta), deberá reparar la sección dañada. Corta la pieza vieja e inserta un codo nuevo. | Aplicación de codo de latón de 1/2" FW/FW |
| Conexión de un grifo con una válvula de cierre: | Grifo de lavabo o ducha + válvula de bola de 1/2" – cambia la dirección de instalación al conectar simultáneamente la válvula de cierre |
| Colector de agua caliente con filtros: | Colector de agua caliente + filtro mecánico de 1/2" – el codo asegura una conexión en ángulo de los dos componentes |
| Válvulas termostáticas de radiador con sondas: | Válvula termostática de radiador + sensor de temperatura – el codo permite montar el sensor en la posición correcta (generalmente vertical). Reductores de presión con manómetro: Presión Reductor + manómetro de 1/2": la conexión en ángulo permite una conexión en ángulo del manómetro, lo que facilita su lectura. Bombas de circulación con válvulas de retención: Bomba de circulación + válvula de retención de 1/2" – la conexión en ángulo garantiza la correcta instalación de la válvula. Grifos con conexión lateral: Grifo de cocina con conexión de agua lateral + válvula de cierre – la conexión en ángulo permite un cambio en la dirección de instalación. Colectores de calefacción con purgadores de aire: |
| Colector de calefacción por suelo radiante + purgador de aire automático de 1/2" – el codo permite la instalación vertical del purgador de aire | Modernizaciones y renovaciones: |
| Sustitución de antiguos sistemas de cobre o acero por CPVC – el codo GW/GW facilita la adaptación a los puntos de conexión existentes | Preguntas frecuentes (FAQ) |
| ¿Cuál es la diferencia entre GW/GW y ¿GW/MZ? El codo GW/GW tiene dos roscas internas: se enroscan en él dos componentes con roscas externas GZ (por ejemplo, un grifo GZ y una válvula GZ). El racor de codo GW/GZ tiene una rosca hembra (GW) y una rosca macho (GZ): los componentes con rosca GZ se enroscan en estas. El racor de codo se enrosca en la rosca GW, y luego la rosca macho (GZ) del racor de codo se enrosca en otro componente con rosca GW. El racor de codo con rosca hembra es más universal y se adapta a la mayoría de las roscas macho. ¿Ambas roscas hembra tienen el mismo diámetro? | Sí, ambas roscas hembra del codo GW/GW tienen el mismo tamaño: GW 1/2" (DN15). Ambas roscas cumplen con la norma ISO 228-1 (rosca paralela para sellado) y deben sellarse con cinta de PTFE (de 4 a 8 vueltas) o una junta de goma. |
| ¿Cuántas vueltas de cinta de PTFE se necesitan para una rosca GW de 1/2"? | Para una rosca GW de 1/2" (DN15), recomendamos enrollar de 4 a 8 vueltas de cinta de PTFE (Teflón) alrededor de cada rosca. Enrolle la cinta en la dirección de apriete (en el sentido de las agujas del reloj, vista desde el lado roscado). Muy pocas vueltas (8) pueden dañar la rosca de latón o impedir que la conexión se apriete. ¿Qué tan apretada debe estar la conexión en el codo? Recomendamos de 20 a 30 Nm de torque por rosca (use una llave dinamométrica o verifique la resistencia). Siempre use el método de dos llaves: una llave sujeta el cuerpo de latón del codo (evita que se tuerza), la otra aprieta las roscas de la conexión. Un torque de apriete excesivo (> 40 Nm) puede dañar la rosca de latón o aflojar la conexión. ¿Puedo conectar dos grifos con una conexión de codo? Sí, pero no lo recomendamos: el codo con rosca hembra se usa normalmente para conectar un grifo y una válvula de cierre o colector y filtro. Si Si desea conectar dos grifos (por ejemplo, en un baño con múltiples conexiones de agua), le recomendamos utilizar el accesorio en T de CPVC |
| + dos codos roscados | o el colector de agua caliente |
| con dos salidas | . Un codo con rosca hembra cambia la orientación de la instalación en 90°; los dos grifos quedarían entonces perpendiculares entre sí, lo que puede resultar inconveniente. |
| ¿Puedo simplemente reemplazar los accesorios sin cambiar el codo? | ¡Sí, esta es una de las principales ventajas del codo con rosca hembra! Si desea reemplazar los accesorios o la válvula con modelos más nuevos (por ejemplo, debido a un cambio de color o diseño), simplemente desenrosque el accesorio viejo de la rosca de 1/2", limpie la rosca, aplique cinta de PTFE nueva (de 4 a 8 vueltas) y enrosque el accesorio nuevo. No es necesario modificar la instalación de fontanería existente: el codo y el tubo de CPVC permanecen en su sitio. ¿Cuánto tiempo debo esperar antes de conectar el tubo? Tras conectar el tubo de CPVC al codo, debe esperar al menos 24 horas a una temperatura de +20 °C (o 48 horas). ¿Es apto el codo para sistemas de calefacción? ¡Sí, por supuesto! El codo de latón de 1/2" FW/FW-CPVC (número de artículo HtM1P14CEhO1D3R) está diseñado para sistemas de agua caliente (número de artículo HtM1P14CEhO1D3R) y soporta temperaturas de hasta +80 °C en funcionamiento continuo (hasta +90 °C durante períodos cortos). Puede utilizarse en sistemas de calefacción de baja temperatura (calefacción por suelo radiante hasta +55 °C, radiadores de baja temperatura hasta +70 °C), en sistemas de circulación de agua caliente (temperatura +60–70 °C) y en sistemas industriales. Para sistemas de alta temperatura (> +80 °C), recomendamos utilizar accesorios de acero o cobre. ¿Por qué nos eligen los fontaneros y los aficionados al bricolaje? |
Envío en 24 horas
– Los pedidos realizados antes de las 11:00 se enviarán el mismo día. a través de InPost o DPD.
Garantía de 24 meses – Cada producto está cubierto por una garantía del fabricante de dos años. Asesoramiento experto – Llámenos al +48 798 768 768 (de lunes a viernes, de 8:00 a 16:00) y hable con nuestros especialistas en fontanería. Descuentos atractivos – 2% de descuento en pedidos superiores a 1501 PLN, 3% de descuento en pedidos superiores a 2001 PLN. Negociamos condiciones individuales para proyectos más grandes. Aprobaciones y certificados – Todos nuestros productos cuentan con la certificación PZH y cumplen con las normas PN-EN aplicables. Calidad comprobada – Cooperamos con numerosas empresas instaladoras en toda Polonia y tenemos miles de clientes satisfechos. *Imagen solo para fines ilustrativos. Las dimensiones pueden variar ligeramente. Consulte la documentación del fabricante antes de la instalación.
Características
- MarcaOTROS
- MaterialLatón
- Configuración de la conexiónHembra
- Medida roscas de fontanería1/2" (15x21)
- Racor de fijaciónPegar
