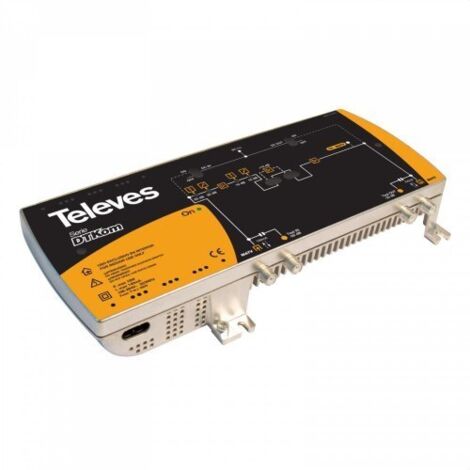

Central amplificador Dtkom Matv 1E/1S "F" V/U G41..53dB
¿Compras para tu empresa?
Precios negociados sin IVA hasta -20%
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
Centrales de lí nea en aplicaciones MATV.
Amplificació n separada que facilita altas tensiones de salida y minimiza la intermodulació n entre bandas.
Diseñ adas con tecnologí a PUSH-PULL que garantiza niveles de 123 dBμ V en VHF y/o UHF.
ESQUEMA DE CONFIGURACIÓ N Y AJUSTE
1.- Entrada de alimentació n de red (230V).
2.- Conexió n toma de tierra.
3.- Led de encendido.
4.- Entrada MATV.
5.- Test entrada MATV.
6.- Test salida MATV.
7.- Salida MATV.
8.- Conmutador telealimentació n por la entrada.
9.- Atenuador MATV.
10.- Ecualizador MATV.
11.- Conmutador telealimentació n por la salida.
12.- Led de estado (presencia de señ al).
13.- Conmutador +10dB.
14.- Conmutador +10dB.
15.- Atenuador MATV.
16.- Ecualizador MATV
| Referencia | 7371-DI | |
| Entradas | 1 (VHF/UHF) | |
| Banda Amplificada | MHz | 47 - 862 |
| Ganancia | dB | 41 - 53 |
| Vout má x (DIN45004B) | dBµ V | 123 |
| Margen atenuació n | dB | 0 - 18 |
| Margen ecualizació n | ||
| Margen preacentuador | 0 - 10 | |
| Conmutació n ganancia adicional | ||
| Consumo dispositivo | mA | 700 @ 9 Vdc |
| Corriente má xima disponivel E/S | 700 | |
| Nú mero má ximo de centrales a telealimentar | 1 | |
| Alimentació n | Vac | 196-264 |
Características
- MarcaTELEVES
- Garantía3 año(s)
- Conducto53 dB
- Alto100 mm
- Ancho100 mm
- Largo100 mm
- MaterialPlástico
- Peso100 g
- Tensión eléctrica230 V
- Tipo de puerto de conexiónUSB
- Tipo de receptor de TVAmplificador
- Referencia ManoManoME40449289
- MMID355924135636
- Ref. del fabricante5338
- EAN8424450128886
