Descripción general

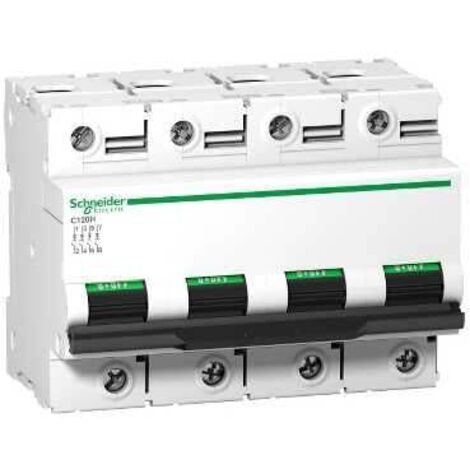

El disyuntor C120H es un dispositivo de protección eléctrica de 4 polos, diseñado para interrumpir la corriente en caso de sobrecarga o cortocircuito. Con una capacidad de 125 A y una curva de disparo tipo D, es ideal para aplicaciones industriales y comerciales. Este disyuntor es compatible con sistemas de corriente alterna y continua, ofreciendo una alta capacidad de corte y una instalación sencilla en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: ≤ 500 V DC, 220...240 V AC, 380...415 V AC, 440 V AC
- Limite de disparo magnético: 10...14 x In
- Poder asignado de corte en cortocircuito: 5 kA a 0,5 de capacidad de ruptura (440 V AC), 15 kA a 0,5 de capacidad de ruptura (220...240 V AC), 7.5 kA a 0,5 de capacidad de ruptura (380...415 V AC), 15 kA a 100 % de capacidad de ruptura (≤ 500 V DC)
- Tensión asignada de aislamiento: 500 V AC
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 5,000 ciclos
- Longitud de desnudado de los cables: 15 mm
- Par de apriete: 3.5 N.m
- Dimensiones: 81 mm (altura) x 108 mm (ancho) x 73 mm (profundidad)
- Peso: 0.82 kg
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Enclavable
- Soporte de montaje: Riel DIN simétrico de 35 mm
- Compatibilidad del bloque de distribución del peigne de juego de barras: No
