Descripción general

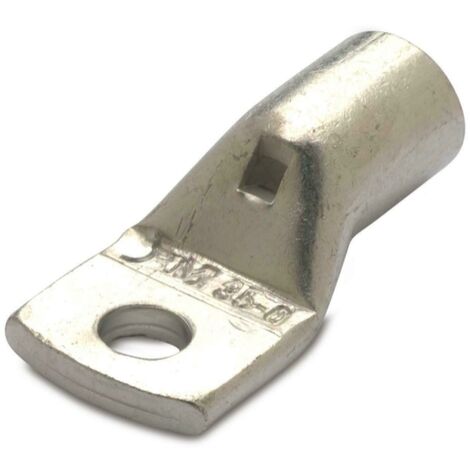

El terminal BM código 01855 es un robusto terminal de ojal no aislado diseñado para la conexión de cables de cobre con una sección transversal de 50 mm². Fabricado en cobre estañado, garantiza una excelente conductividad eléctrica y alta resistencia a la corrosión. Este terminal tiene un orificio de 14 mm de diámetro, ideal para la fijación mediante pernos de tamaño M14. Al no estar aislado, requiere la aplicación de tubo termorretráctil u otros métodos de aislamiento después del prensado para garantizar la seguridad eléctrica. Es ideal para conexiones eléctricas industriales y de automoción.Especificaciones técnicas
- Tipo: Terminal de ojal no aislado
- Material del conductor: Cobre
- Recubrimiento del conductor: Estaño
- Sección de cable compatible: 50 mm² (AWG 1/0 aprox.)
- Diámetro del orificio del ojal: 14 mm (apto para pernos M14)
- Temperatura de funcionamiento: -50°C a +150°C
Uso
- Seleccione un cable de cobre con una sección de 50 mm².
- Pele el extremo del cable a la longitud requerida (aproximadamente la longitud de la parte engarzable del terminal de cable).
- Introduzca el conductor pelado en el cuerpo del terminal.
- Utilice una herramienta de engaste específica para terminales de cable no aislados de esta sección (50 mm²) para engarzar firmemente el terminal en el cable.
- Fije el bucle al punto de conexión con un tornillo M14 y una tuerca adecuada.
- Aísle bien la conexión engarzada con un tubo termorretráctil, cinta aislante de alta tensión u otro método de aislamiento adecuado para la sección transversal y la tensión de que se trate.
Otra información
- Es imprescindible utilizar una herramienta de crimpado adecuada para terminales de cable no aislados de 50 mm² para garantizar una conexión mecánica y eléctrica óptima y segura.
- Asegúrese de que el crimpado se realiza correctamente para evitar aflojamientos, sobrecalentamientos y caídas de tensión.
- El aislamiento de la conexión es un paso crucial para la seguridad de la instalación.
- Utilice materiales aislantes con características adecuadas a la tensión y al entorno de trabajo.
- Consulte la ficha técnica del fabricante para obtener información detallada sobre dimensiones, especificaciones y normas de referencia del producto.
