Descripción general

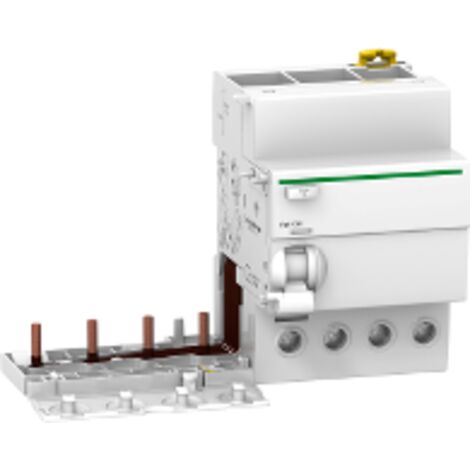

El interruptor diferencial Acti9 Vigi iC60 es un dispositivo modular adicional diseñado para proteger contra cortocircuitos, sobrecargas, descargas eléctricas por contactos indirectos y riesgos de incendio. Este modelo cuenta con 4 polos, una corriente nominal de 63A y una corriente diferencial de 30mA, siendo adecuado para tensiones de servicio de 400VAC a 415VAC. Además, incluye una ventana VisiTrip que indica un disparo por fallo mediante un indicador mecánico rojo en la parte frontal.Especificaciones técnicas
- Tensión nominal de funcionamiento [Ue]: 400 V AC 50/60 Hz
- Tensión nominal de aislamiento [Ui]: 500 V AC 50/60 Hz
- Tensión nominal soportada a los impulsos [Uimp]: 6 kV
- Tipo de protección diferencial: Tipo A
- Altura: 91 mm
- Ancho: 135 mm
- Profundidad: 73,5 mm
- Peso del producto: 0,245 kg
- Par de apriete: 3,5 N.m
- Grado de protección de la carcasa: IP20
- Frecuencia de la red: 50/60 Hz
Compatibilidad y accesorios
- Compatible con Acti 9 iC60 RCBO
- Compatible con Acti 9 SBI
- Conexión eléctrica a MCB mediante tornillos
- Conexiones: terminal tipo túnel inferior para 1 cable(s) 1...35 mm² rígido sin terminal y 1...25 mm² flexible con y sin terminal
Instalación
El interruptor se monta en carriles DIN, lo que facilita su instalación en diferentes tipos de cuadros eléctricos. La conexión eléctrica se realiza mediante tornillos, asegurando una instalación segura y confiable.Uso
Este dispositivo es ideal para pequeños comercios y aplicaciones residenciales, proporcionando una protección efectiva contra fugas de corriente y garantizando la seguridad de las instalaciones eléctricas.Otra información
- Tipo de producto: Dispositivos adicionales de corriente residual
- Serie: Schneider
- Tipo de diferencial: A
