Descripción general

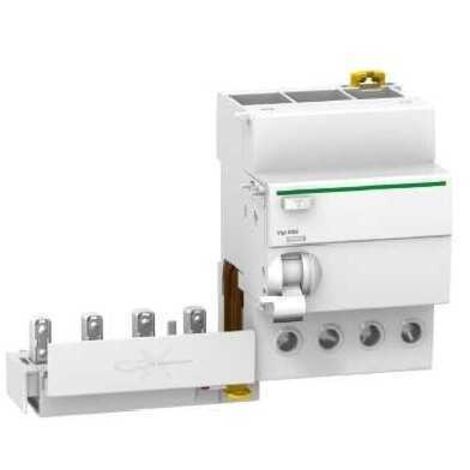

El Acti9 Vigi iC60 es un bloque diferencial de 4 polos diseñado para proporcionar protección contra corrientes de fuga, cortocircuitos y sobrecargas. Este dispositivo es ideal para instalaciones eléctricas residenciales y comerciales, ofreciendo una corriente nominal de 40A y una sensibilidad diferencial de 30mA. Su diseño permite una fácil instalación en carriles DIN, y cuenta con un indicador mecánico que señala cualquier disparo por fallo.Especificaciones técnicas
- Número de polos: 4P
- Corriente nominal: 40A
- Corriente diferencial: 30mA
- Tensión nominal de funcionamiento: 400/415V AC
- Frecuencia de la red: 50/60 Hz
- Tensión asignada de aislamiento: 500V CA
- Tensión asignada de impulso: 6kV
- Grado de protección de la carcasa: IP20
- Dimensiones: Altura 91mm, Ancho 63mm, Profundidad 73.5mm
- Peso: 0.245 kg
- Par de apriete: 3.5 Nm
Compatibilidad y accesorios
- Compatible con la serie Acti9 iC60 y Acti9 Reflex iC60
- Accesorios asociados: Terminal simple
Instalación
- Modo de instalación: Encliquetable en carril DIN
- Conexión eléctrica: Conector compatible con MCB
Uso
El interruptor diferencial Acti9 Vigi iC60 es utilizado para proteger a las personas de descargas eléctricas y prevenir incendios causados por corrientes de fuga. Este dispositivo es esencial en cualquier instalación eléctrica que utilice corriente alterna, interrumpiendo el suministro de energía en caso de detectar una fuga.Otra información
- Ventana VisiTrip para indicar un disparo por fallo mediante un indicador mecánico rojo
- Cumple con las normas IEC 61009-1 y EN 61009-1
