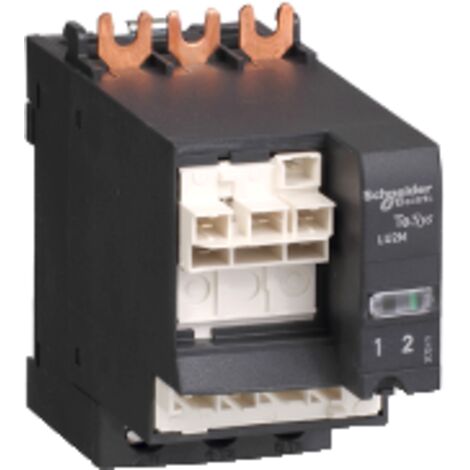

TeSys U - bloc inverseur LU2M - 32A - 110..240Vcc/ca 50..60Hz- montage direct - LU2MB0FU

Complémentairesmode d'installation : Kit enfichable[Ue] tension assignée d'emploi : 230 V440 V500 V690 Vfréquence réseau : 40...60 Hzdurée de phase d'appel : 15 ms pour CC réseau25 ms pour CA réseau 50/60 Hztemps de fonctionnement : 150 ms avec changement de direction75 ms sans changement de directiontension circuit de commande : 110...220 V CC110...240 V CAconsommation électrique : 1000 mAà 110...220 V c.c. I maximum lors de la fermeture1000 mAà 110...240 V c.a. I maximum lors de la fermeture[Ui] tension assignée d'isolement : 600 V conforme à CSA C22.2 No 14600 V conforme à UL 508690 V conformément à IEC 60947-1[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-6-2mode de raccordement : Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câblecouple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm platCircuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm platCircuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2poids : 0.4 kg
