Descripción general

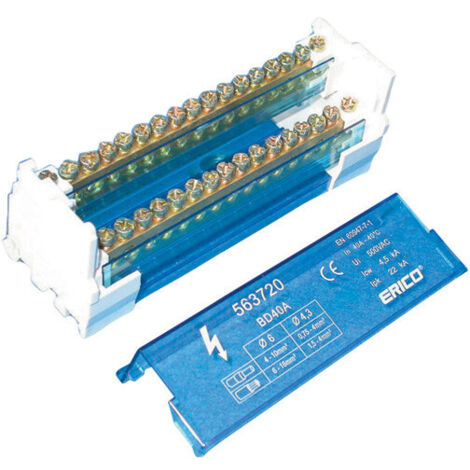

El Bloque de distribución bipolar BD40A es un dispositivo diseñado para facilitar la distribución eléctrica en instalaciones. Su cubierta protectora y pantallas aislantes son transparentes, lo que permite una fácil visualización del estado interno. Este bloque se monta fácilmente en un riel DIN o se puede atornillar a un panel, ofreciendo versatilidad en su instalación.Especificaciones técnicas
- Número de artículo: 563720
- Número de polos: 2
- Corriente nominal máxima (IEC): 40 A
- Corriente admisible de corta duración (Icw) 1s: 4,5 kA
- Corriente de cortocircuito de pico (Ipk): 22 kA
- Tensión operativa máxima (Ui): 500 V
- Número de conexiones en el lado de la línea: 2
- Tamaño del cable trenzado del lado de la línea: 6 - 16 mm²
- Tamaño del cable trenzado del lado de la línea - en casquillos: 4 - 10 mm²
- Número de conexiones: 15
- Tamaño del cable trenzado aguas abajo: (15) 1,5 - 4 mm²
- Tamaño del cable trenzado aguas abajo - en casquillos: (15) 0,75 - 4 mm²
- Profundidad: 50 mm
- Altura: 50 mm
- Ancho: 130 mm
- Peso de la unidad: 0,22 kg
- Retardante de llama: UL® 94V-0
- Cumple con: IEC® 60947-7-1
- Método de montaje: Carril DIN, placa metálica
- Tipo de conexión: tornillo
Otra información
- Cumple con la normativa RoHS.
- Material libre de halógenos.
- Autoextinguible: UL94V-0.
- Cumple con la norma EN 45545.
- Clasificación HL3 para la sección R23 y HL2 para la sección R22.
