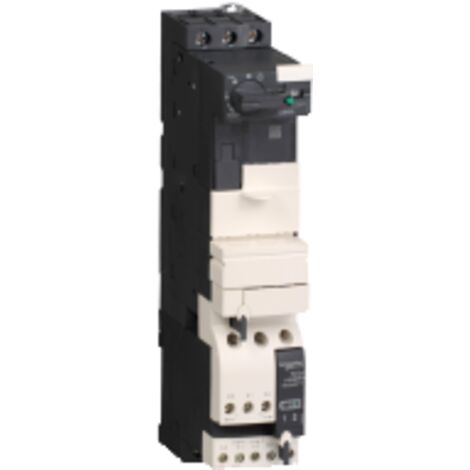

TeSys U - base puissance - 12A - circ. de contrôle à bornes à vis-étriers 24Vca - LU2B12B

Complémentairescomposition contact auxiliaire : 1F+1Otype de contacts auxiliaires : Type contacts branchés (1F+1O) se conformer à IEC 60947-4-1Type contact miroir (1 "O") état de l'alimentation se conformer à norme CEI 60947-1[Ue] tension assignée d'emploi : 230 V440 V500 V690 Vfréquence réseau : 40...60 Hz[Ie] courant assigné d'emploi : 12 A à = 440 V12 A à 500 V9 A à 690 V[Ics] pouvoir assigné de coupure de service en court-circuit : 10 kA 500 V4 kA 690 V50 kA 230 V50 kA 440 Vplage de tension du circuit de commande : 14,5 V 24 V CA perte de niveau20...26.5 V 24 V CA en marcheconsommation électrique typique : 2360 mA à 24 V CA I maximum lors de la fermeturedurée de phase d'appel : 25 ms pour CA réseau 50/60 Hzniveau de fiabilité de la sécurité : B10d 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1temps de fonctionnement : 150 ms avec changement de direction pour circuit de puissance35 ms ouverture pour télécommande70 ms fermeture pour télécommande75 ms sans changement de direction pour circuit de puissancedurée de vie mécanique : 15000000 cyclevitesse de commande : 60 cyc/mn[Ui] tension assignée d'isolement : 600 V se conformer à CSA C22.2 No 14600 V se conformer à UL 508690 V se conformer à IEC 60947-1 3[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires se conformer à CEI 60947-1 appendix NSELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 appendix Nmode de raccordement : Circuit de puissance : borniers à vis-étrier 2 câble 1,5...6 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0,34...1,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0,75...1,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0,75...1,5 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0,34...1,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0,75...1,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0,75...1,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2,5...10 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - rigidité du câble: rigide - sans extrémité de câblecouple de serrage : Télécommande : 0,8...1,2 N.m - avec tournevis 5 mm platTélécommande : 0,8...1,2 N.m - avec tournevis 5 mm cruciforme Philips n° 1Circuit de puissance : 1,9...2,5 N.m - avec tournevis 6 mm platCircuit de puissance : 1,9...2,5 N.m - avec tournevis 6 mm empreinte Philips n°2largeur : 45 mmhauteur : 224 mmprofondeur : 126 mmpoids : 1,27 kg
