Descripción general

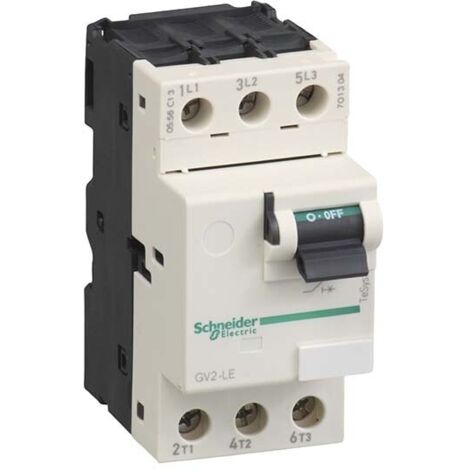

El disyuntor motor GV2LE 1,6 A 3P 3d con disparador magnético es un dispositivo automático diseñado para la protección de motores de hasta 32A, perteneciente a la serie Schneider TeSys GV2. Este modelo es ideal para aplicaciones industriales y comerciales, garantizando un funcionamiento seguro y eficiente.Especificaciones técnicas
- Intensidad de disparo magnético: GV2LE04 (8A), GV2LE06 (22,5A), GV2LE07 (33,5A), GV2LE14 (138A), GV2LE32 (416A)
- Potencia total disipada por polo: 1,8 W
- Potencia del motor: 0,55 kW a 400/415 V CA 50/60 Hz, 0,55 kW a 500 V CA 50/60 Hz, 0,75 kW a 500 V CA 50/60 Hz, 1,1 kW a 690 V CA 50/60 Hz
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de aislamiento: 690 V CA 50/60 Hz
- Tensión asignada de resistencia a choques: 6 kV
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos para AC-3 a 415 V
- Velocidad de operación: 40 ciclos/h
- Robustez mecánica: Chocs 30 Gn, Vibraciones 5 Gn, 5 a 150 Hz
- Dimensiones: Altura 89 mm, Ancho 45 mm, Profundidad 78,5 mm
- Peso: 0,33 kg
Compatibilidad y accesorios
- Modo de instalación: Por tornillo o clip
- Soporte de montaje: Platina o riel
- Posición de montaje: Horizontal o vertical
- Tipo de conexión: Borniers a tornillo
- Capacidad de cable: 1...6 mm² (rígido), 1,5...6 mm² (blando sin terminal), 1...4 mm² (blando con terminal)
- Par de apriete: 1,7 N·m en borniers a tornillo
Instalación
La instalación del disyuntor motor GV2LE se puede realizar de manera sencilla utilizando tornillos o clips, asegurando un montaje seguro en posición horizontal o vertical. Se recomienda seguir las instrucciones del fabricante para garantizar un correcto funcionamiento.Uso
Este disyuntor es ideal para la protección de motores eléctricos en diversas aplicaciones industriales, proporcionando una respuesta rápida ante sobrecargas y cortocircuitos, lo que ayuda a prolongar la vida útil del motor y a mantener la seguridad en el entorno de trabajo.Otra información
- Conforme a IEC 60947-2
- Conforme a IEC 60947-4-1
- Conforme a IEC 60068-2-27
- Conforme a IEC 60068-2-6
