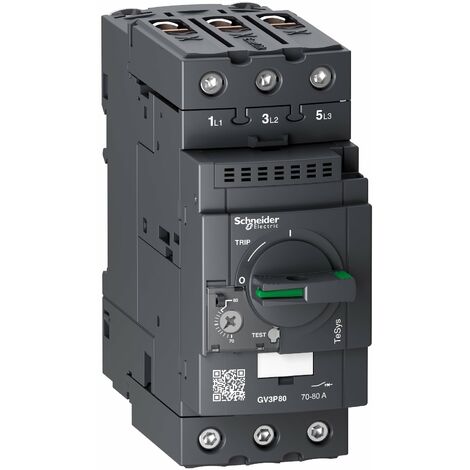

TeSys GV - disjoncteur moteur magnéto-thermique - 70 à 80A - 3P - Everlink

ComplémentairesDescription des pôles : 3PType de réseau : CACatégorie d'emploi : AC-3 se conformer à IEC 60947-4-1Catégorie A se conformer à CEI 60947-2fréquence réseau : 50/60 Hzmode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec 3 x vis M4)position de montage : Toutes positions, pas de montage direct avec contacteur, utiliser longueur câble > 10 cmToutes positions, ne pas utiliser avec un accessoire GV3Spuissance moteur kW : 45 kW à 400/415 V CA 50/60 Hz courant de crête maximal 750 A45 kW à 500 V CA 50/60 Hz courant de crête maximal 750 A55 kW à 690 V CA 50/60 Hz courant de crête maximal 750 APouvoir de coupure : 50 kA Icu à 400/415 V CA 50/60 Hz50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz65 kA Icu à 230/240 V CA 50/60 Hz[Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz60 % à 400/415 V CA 50/60 Hz60 % à 440 V CA 50/60 Hz50 % à 500 V CA 50/60 Hz50 % à 690 V CA 50/60 HzType de commande : Bouton rotatif[In] courant assigné d'emploi : 80 ACalibre du déclencheur : 70...80 ACourant de déclenchement magnétique : 1120 A[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz[Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2[Uimp] tension assignée de tenue aux chocs : 6 kV CEI 60947-2puissance dissipée par pôle : 8 WEndurance mécanique : 50000 cycledurée de vie électrique : 20000 cycle pour AC-3 à 415 V InVitesse de commande maximale : 25 cyc/hservice assigné : Continu se conformer à IEC 60947-4-1connecteur direct : Sansmode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² rigideConnecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² rigideConnecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² souple avec extrémité de câbleConnecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² soupleConnecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² souplecouple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²robustesse mécanique : Chocs: 30 Gn pour 11 ms ouvert se conformer à CEI 60068-2-27Vibrations: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Chocs: 5 Gn pour 11 ms fermé se conformer à CEI 60068-2-27Aptitude au sectionnement : Oui se conformer à IEC 60947-1sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1Hauteur : 132 mmLargeur : 55 mmProfondeur : 136 mmPoids du produit : 0,96 kgCouleur : Gris (SE GRIS 6)Vert (SE VERT 2)Code de compatibilité : GV3P
