Descripción general

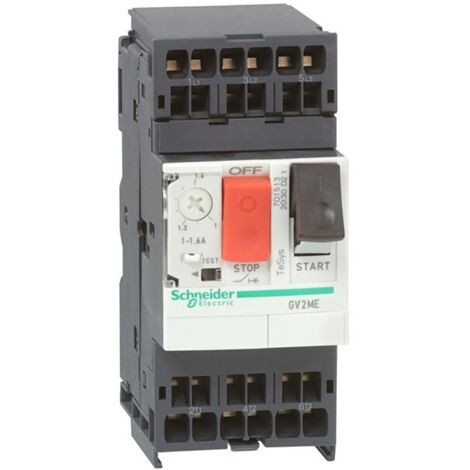

El disyuntor de motor TeSys GV2ME es un dispositivo de protección diseñado para motores eléctricos con un rango de corriente de 0,63 a 1 A. Este modelo cuenta con un disparador magnético-térmico y es adecuado para aplicaciones en corriente alterna (CA) en diversas configuraciones de instalación.Especificaciones técnicas
- Tipo de red: CA
- Categoría de empleo: AC-3
- Frecuencia de red: 50/60 Hz
- Modo de fijación: Pincé sobre rail DIN simétrico de 35 mm o atornillado en panel (con placa adaptadora)
- Posición de montaje: Todas las posiciones
- Potencia del motor: 0,25 kW a 400/415 V CA; 0,37 kW a 400/415 V CA; 0,37 kW a 500 V CA
- Poder de corte: 100 kA Icu a 500 V CA; 100 kA Icu a 230/240 V CA; 100 kA Icu a 400/415 V CA; 100 kA Icu a 440 V CA; 100 kA Icu a 690 V CA
- Poder asignado de corte de servicio en cortocircuito: 100 % a 230/240 V CA; 100 % a 440 V CA; 100 % a 500 V CA; 100 % a 690 V CA; 100 % a 400/415 V CA
- Tipo de comando: Botón-pulsador
- Corriente asignada de empleo: 1 A
- Calibre del disparador: 0,63 a 1 A
- Corriente de disparo magnético: 13 A
- Tensión asignada de empleo: 690 V CA
- Tensión asignada de aislamiento: 690 V CA
- Corriente térmica convencional: 1 A
- Tensión asignada de resistencia a choques: 6 kV
- Potencia disipada por polo: 2,5 W
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos para AC-3 a 440 V
- Velocidad de comando: 25 cíc/h
- Servicio asignado: Continuo
- Modo de conexión: Bornes a resorte para 2 cables de 1...6 mm² rígido; 2 cables de 1,5...4 mm² suave sin extremo de cable
- Aptitud al seccionamiento: Sí
- Sensibilidad a una pérdida de fase: Sí
- Dimensiones: Altura 101 mm, Ancho 45 mm, Profundidad 78,2 mm
- Peso: 0,28 kg
Compatibilidad y accesorios
No se especifican accesorios compatibles.Instalación
No se proporciona información específica sobre la instalación.Uso
No se proporciona información específica sobre el uso.Otra información
- Conformidad con IEC 60947-4-1
- Conformidad con IEC 60947-2
- Conformidad con IEC 60947-1
