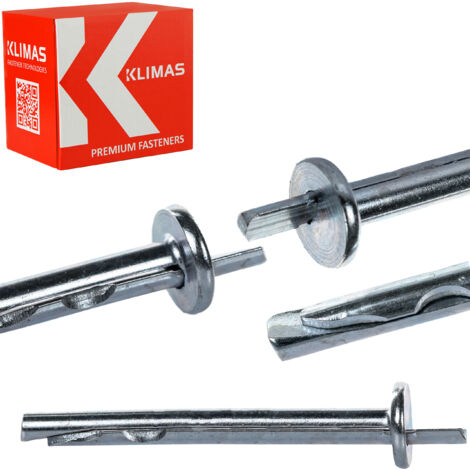

Anclajes de expansión metálicos KRW-06065 (100)

Anclajes de expansión metálicos 6x65 mm, 100 unidades.

Estos anclajes están fabricados en acero galvanizado y están diseñados para el montaje de elementos delgados de acero sobre sustratos de hormigón o ladrillo cerámico macizo. Se caracterizan por ser de clase A1 (no inflamables), lo que los convierte en una excelente alternativa a los tacos de montaje tradicionales, especialmente al instalar falsos techos donde se requiere ininflamabilidad.

Diseñados para el montaje de elementos delgados de acero, láminas metálicas de remate y elementos de falso techo. Se pueden instalar en hormigón fisurado al suspender estructuras de techos de hormigón armado. La fijación se logra introduciendo el pasador en el cuerpo, la cuña se desplaza y se crea un anclaje permanente.

Los parámetros más importantes

• Modelo: KRW-06065
• Tamaño: 6,0x65 mm
• Máx. Longitud útil: 30 mm
• Embalaje: 100 unidades
• Material: acero galvanizado

Producto original de la reconocida empresa klimas Wkręt-Met ®

Sustratos

1. Hormigón sin fisuras

2. Hormigón agrietado

3. Ladrillo cerámico macizo

Esta es solo una aplicación de ejemplo.

Especificaciones del producto

• [dk] diámetro del anclaje: Ø 6,0 mm
• [do] diámetro del orificio/taladro: Ø 6,0 mm
• [D] diámetro del collar: 15 mm
• [t fix] máx. Longitud útil: 30 mm
• [L w] Longitud del anclaje: 65
• [h eff] Profundidad de anclaje efectiva: 30 mm
• [ho] Profundidad del orificio: 75 mm
• Material: Acero galvanizado
• Reacción al fuego: No inflamable
• Cantidad en el paquete: 100 piezas

Capacidad de carga designada para el sustrato:

• Hormigón C20/25 : C50/60: 2,38 [kN]
• Ladrillo cerámico sólido: 1 [kN]

Parámetros de instalación

• mín. espesor del sustrato (hmin): 80 mm
• distancia mínima desde el borde (c min): 150 mm
• min. distancia axial (L os): 250 mm

El anclaje metálico KRW de inserción a martillo consta de un cuerpo con una brida en un extremo y un cono en el otro, y un pasador de inserción a martillo con chaflán cónico. El anclaje está fabricado en acero galvanizado. Está diseñado para el montaje de elementos delgados de acero, láminas metálicas de protección y elementos de techos suspendidos. Puede instalarse en hormigón fisurado al suspender estructuras de techos de hormigón armado. La fijación se logra introduciendo el pasador en el cuerpo, lo que provoca que la cuña se mueva y cree un anclaje permanente.

Certificados:

• Evaluación Técnica Nacional:ITB-KOT-2018/0463 edición 1

Ofrecido Los tornillos que producimos son de la más alta calidad y se pueden utilizar de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

Método de instalación

• Antes de la instalación, identifique el sustrato en el que se instalará el anclaje y compare las cargas que transferirá el anclaje con las capacidades de carga especificadas en la Hoja de Datos de Seguridad o en la Evaluación Técnica Nacional.
• Se debe seleccionar la longitud de anclaje adecuada de modo que la zona de expansión se encuentre en el material de construcción de la pared (el espesor del elemento fijado corresponde a la longitud útil máxima del anclaje - tfix).
• El diámetro de los agujeros perforados debe ser consistente con el diámetro de los anclajes utilizados.
• Los agujeros en sustratos hechos de materiales sólidos deben ser mín. 10 mm desde la profundidad de empotramiento del anclaje.
• Los orificios en materiales sólidos deben limpiarse de los recortes de perforación moviendo la broca alternativamente a velocidad reducida.
• El anclaje se inserta en el orificio perforado y el pasador se introduce hasta que quede completamente incrustado en el cuerpo.
