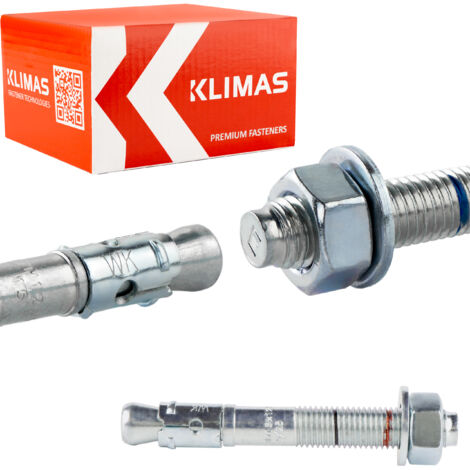

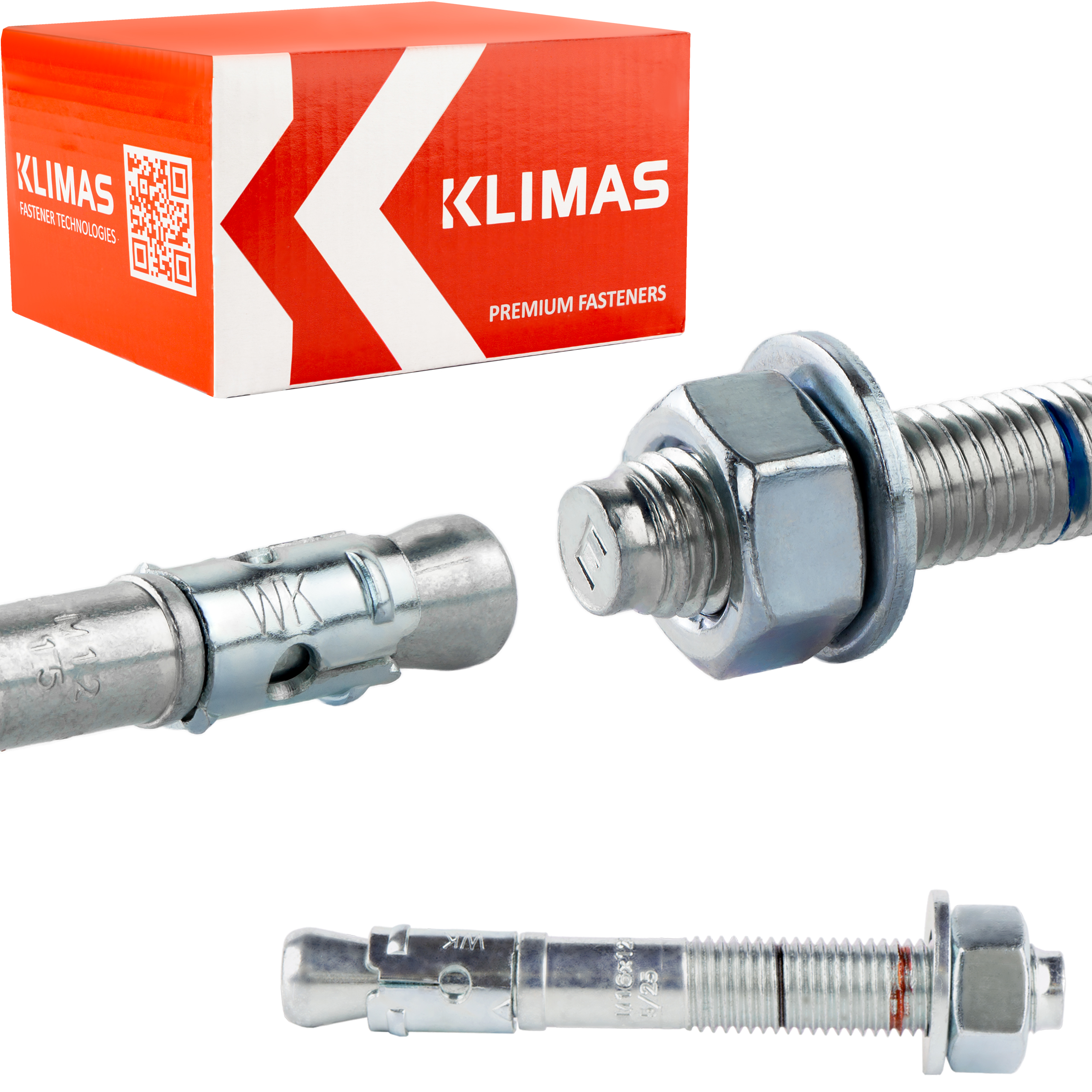

Anclajes de acero Express LE-ZN-16125 (25)

Los anclajes tienen resistencia al fuego que afecta la seguridad de las conexiones en caso de incendio. La resistencia al fuego determinada de R30 a R120 le permite encontrar una conexión económica para cada tipo de industria, adaptada a la clase de resistencia al fuego requerida.

3. Instalación rápida y sencilla

Martillando el anclaje en un orificio previamente perforado y apretándolo.

4. Capacidad de carga inmediata.

5. Diámetro del orificio igual al diámetro del vástago del anclaje.

6. Se suministra integrado de fábrica con una tuerca y una arandela.

7. El acero conformado en frío evita que el vástago se rompa durante el atornillado y el apriete.

Sustrato y ejemplo de aplicación

A. Hormigón estándar, sin armadura y sin fisuras, clase C20/25 ÷ C50/60

• Cargas estáticas y cuasiestáticas,
• anclajes con requisitos de resistencia al fuego,
• instalación de máquinas y dispositivos,
• instalación de barreras,
• instalación de pasamanos,
• instalación de balaustradas en el interior de edificios,
• instalación de accesorios de acero y elementos decorativos elementos,
• instalación de estructuras metálicas ligeras y medianas dentro de edificios.

Especificaciones del producto

• [dw] diámetro del anclaje: Ø 16,0 mm
• [Lw] longitud del anclaje: 125 mm
• [Tfix] máx. Longitud útil: 5/25 mm
• Tamaño de la llave: SW-24
• [dp] Diámetro exterior de la arandela:23,8 mm
• Rosca: M16
• Cantidad por paquete: 25 piezas
• Material: Acero galvanizado

Anclaje instalado

• Diámetro de perforación [hasta]: 16 mm
• Diámetro del orificio en el elemento montado [df] ≤ 18 mm
• Par de apriete [Tinst]: 100 Nm
• Espesor máximo del elemento fijo [Tfix]: 5/25 mm
• Profundidad de anclaje efectiva [hef]: 85 mm
• Espesor mínimo del sustrato [hmin]: 170 mm

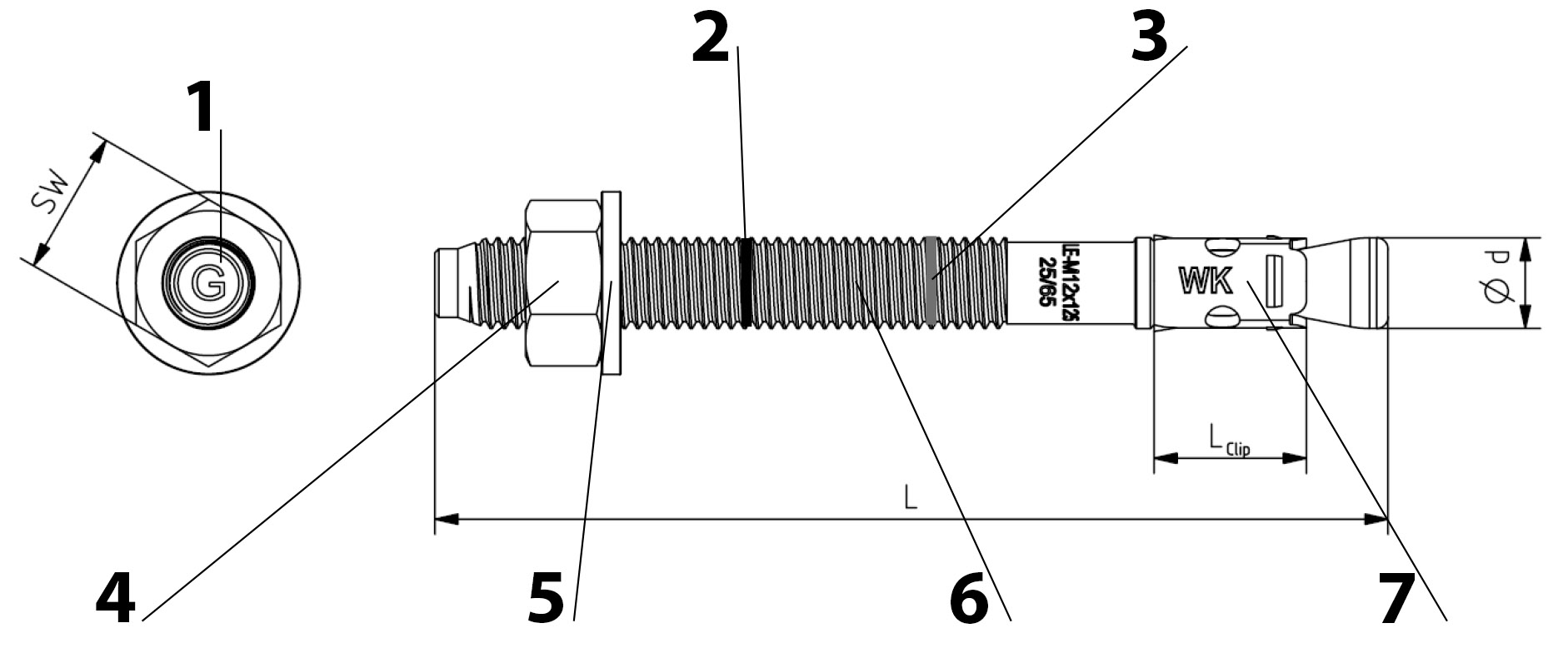

Elementos de anclaje

1. Marcado en la cabeza,
2. Profundidad de empotramiento estándar,
3. Profundidad de empotramiento reducida,
4. Tuerca,
5. Agua,
6. Pasador de anclaje,
7. Manguito de expansión.

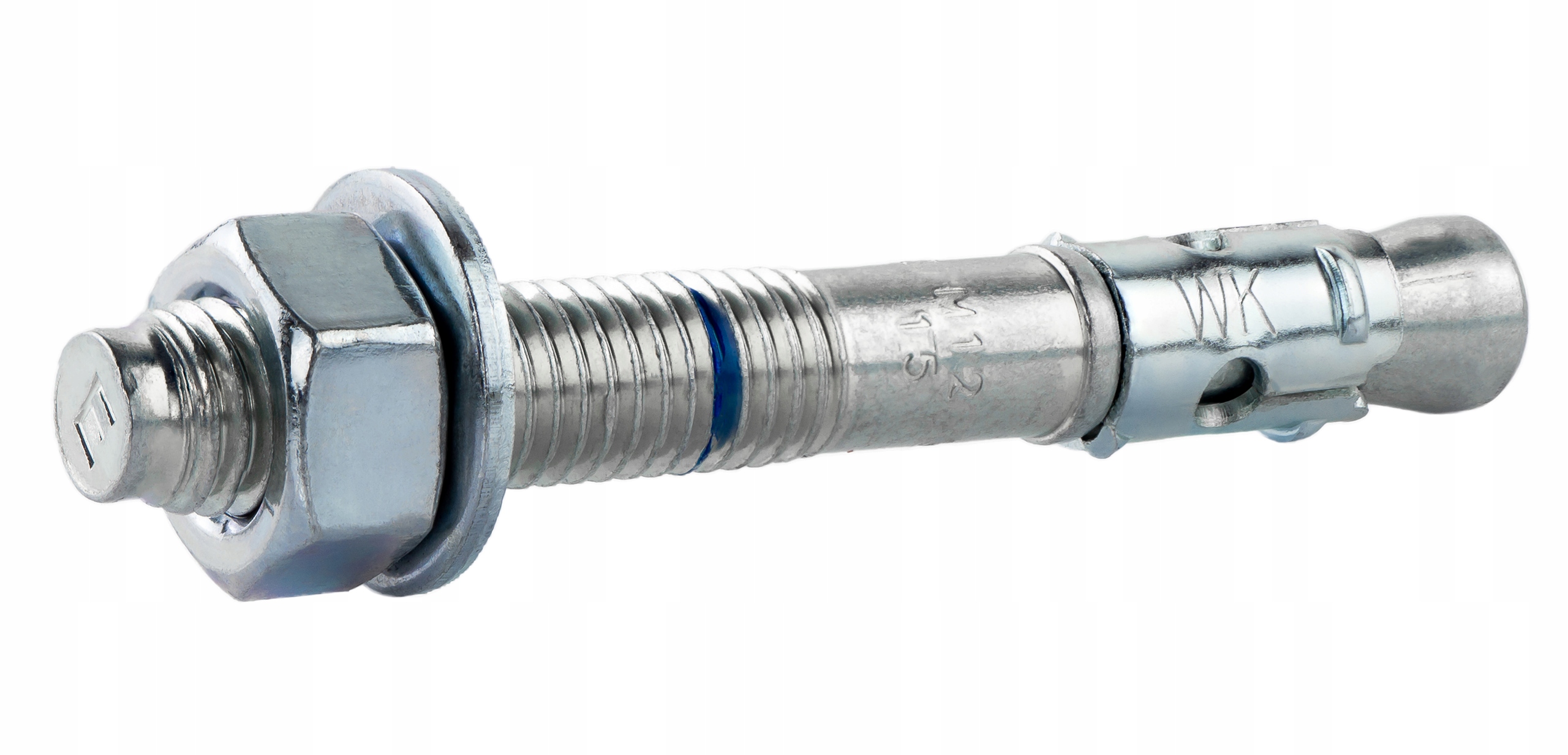

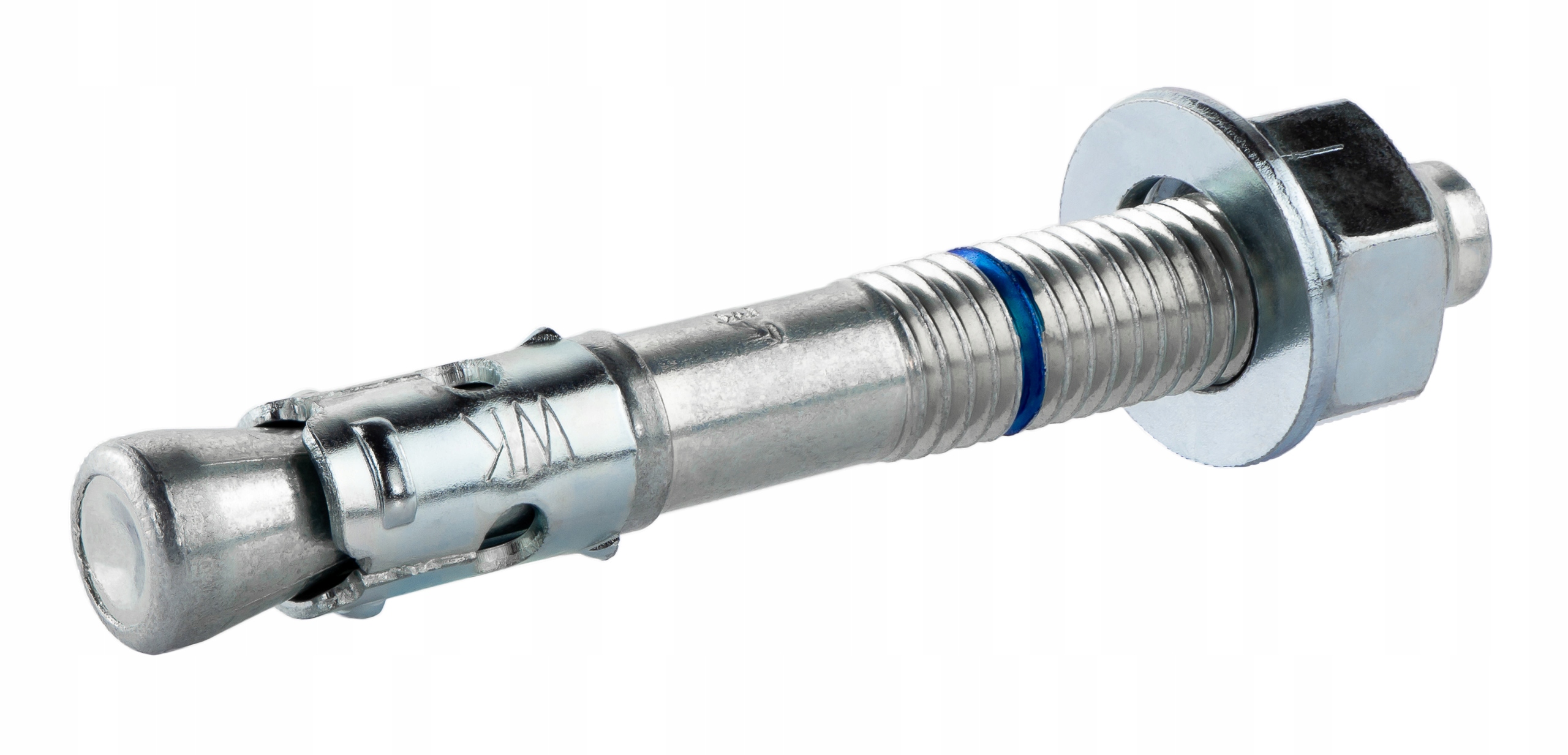

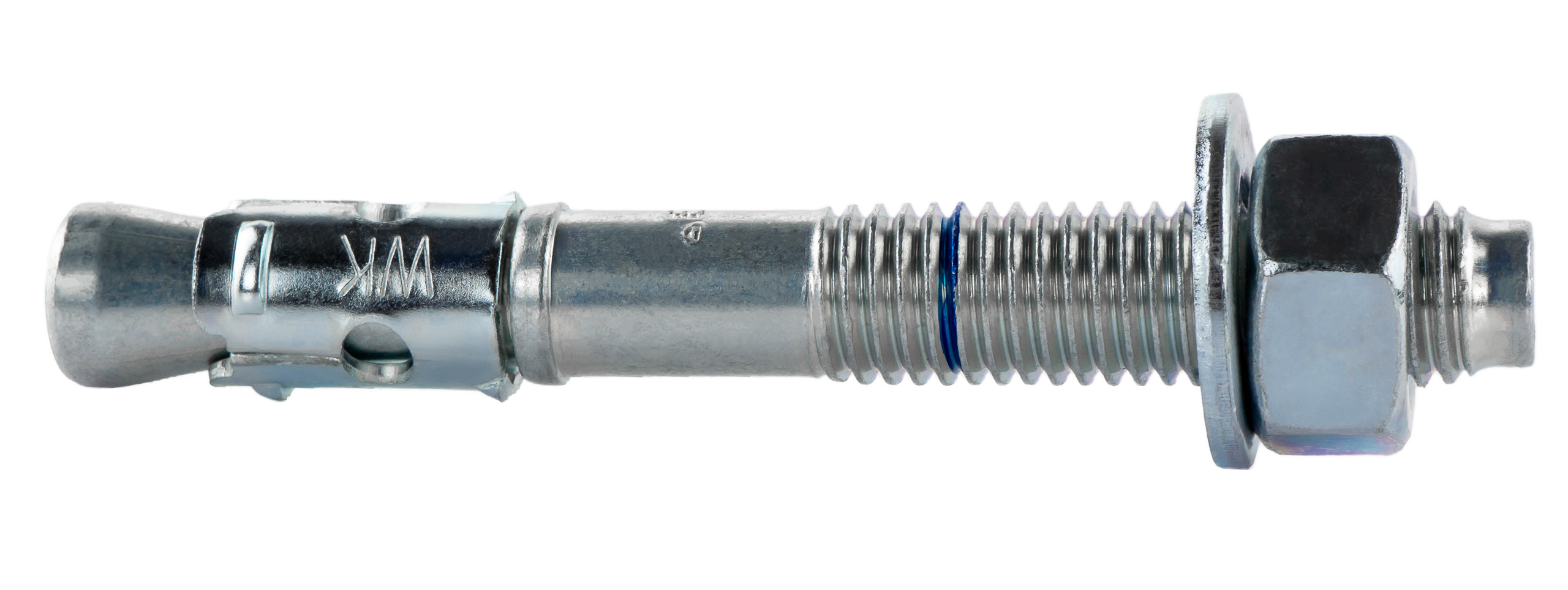

El anclaje mecánico LE-ZN consta de un pasador roscado con un cono de expansión, una banda de expansión, una tuerca hexagonal y una arandela. Está fabricado en acero de bajo carbono y está cincado para su protección contra la corrosión. La fijación se realiza apretando la tuerca con el par adecuado, lo que provoca que la banda de expansión se mueva y cree un anclaje permanente en el suelo.

Certificados

• Certificado europeo ETA-20/0640 - una garantía de la más alta calidad
• Ofrecemos Los anclajes son de la más alta calidad y se pueden utilizar de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.

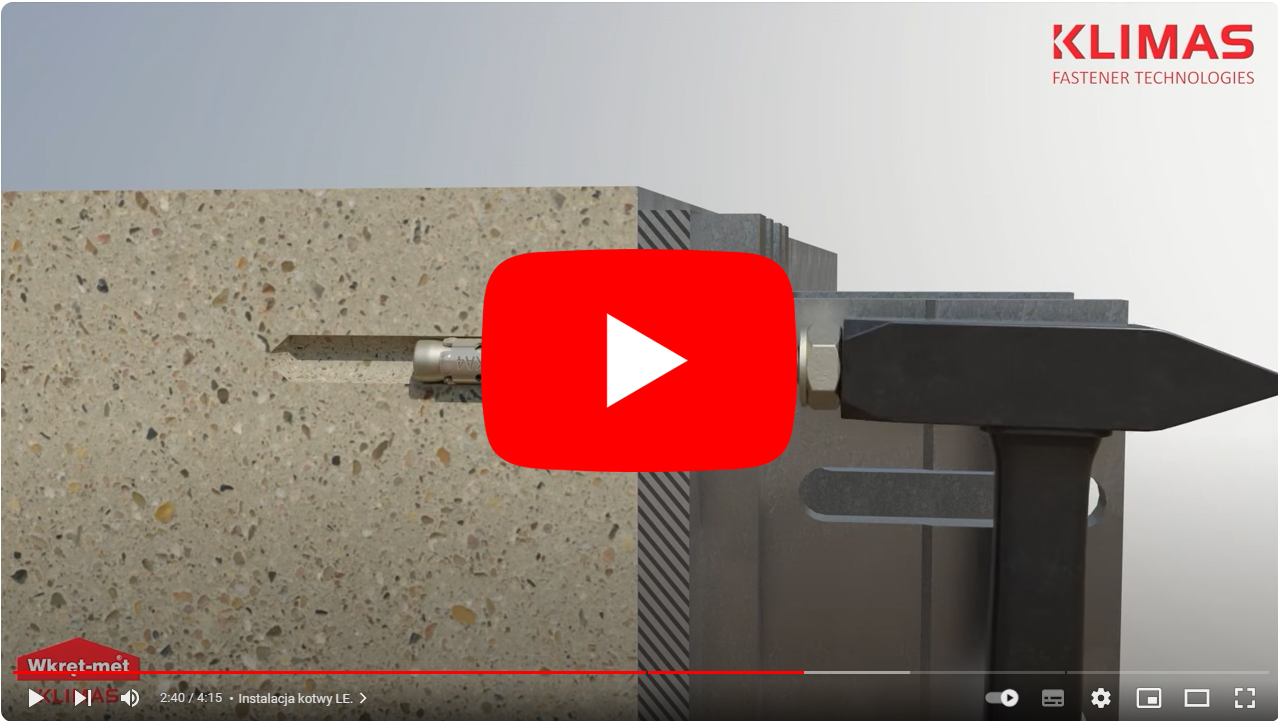

Vídeo del producto

(copia el enlace y pégalo en la ventana del navegador)

https://youtu.be/4h0i9oVf-6g

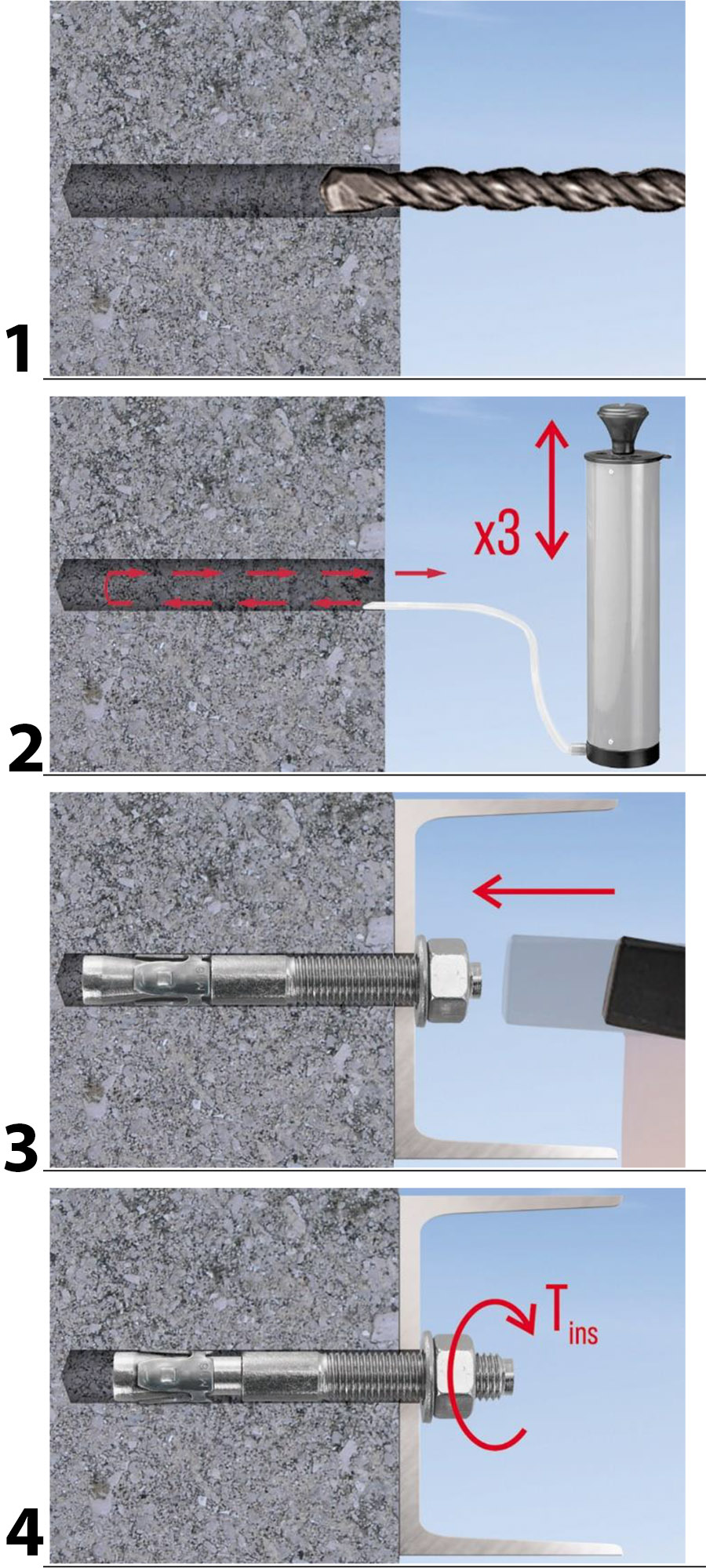

Método de instalación

1. Taladra un agujero del diámetro y profundidad requeridos, perpendicular al sustrato.
2. Limpia el agujero de polvo y suciedad (usa una bomba u otro método).
3. Inserta el anclaje en el agujero con ligeros golpes de martillo hasta alcanzar la profundidad de anclaje requerida.
4. Aprieta la tuerca al par de apriete adecuado (Tinst) usando una llave dinamométrica. Al apretarse, el tornillo presiona el clip de expansión, lo que hace que este presione contra las paredes del agujero taladrado. Asegúrese de que, después de expandir el anclaje, la arandela debajo de la tuerca esté presionada contra el elemento fijado.

Durante la instalación, recuerde lo siguiente:

• Los anclajes deben instalarse de manera que no dañen el refuerzo en el sustrato,
• La profundidad del orificio de perforación debe ser al menos 10 mm mayor que la profundidad de anclaje del conector; esto permitirá una correcta instalación del anclaje mecánico en el orificio,
• El orificio perforado debe limpiarse, al menos haciendo doble pasada con la broca para eliminar el polvo de perforación. Los agujeros perforados verticalmente hacia abajo requieren una perforación más profunda o la eliminación del polvo de perforación acumulado.

Anclajes climáticos: la opción más común de los profesionales

Encontrará una gama completa de tamaños de anclas en nuestras otras subastas.

*La cinta métrica de la foto no forma parte del conjunto (solo se utiliza para visualizar las dimensiones del anclaje)
