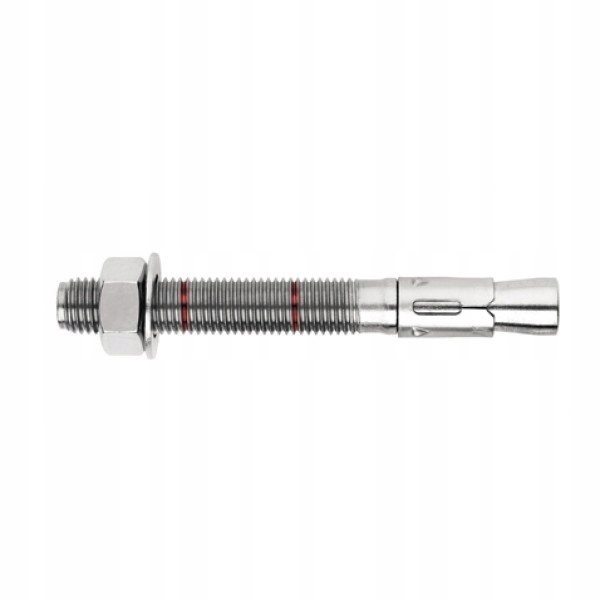

Anclaje de anillo PSRe 10x170/90

• Homologación técnica europea: ETA 05/0242 opción 7
• Certificado: CE 1219-DPC-0006
• Material: acero estructural
• Protección contra la corrosión: recubrimiento de zinc electrolítico
• Peso kg/1pc: 0,095
• Carga de corte: 856 kg
• Carga de rotura: 647 kg

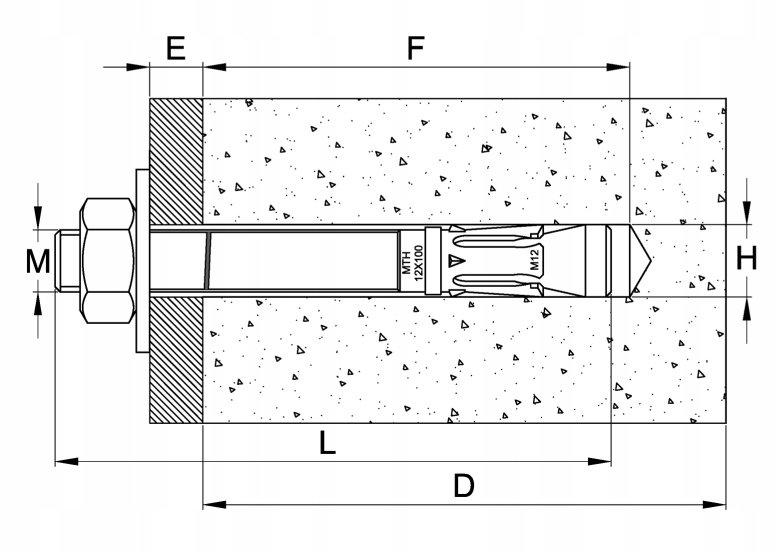

Dimensiones:

M x L / H / F / E / D

M10 x 170 / fi. 10.0 / 70mm / 90mm / 110mm

Para la fijación de perfiles y estructuras metálicas, rejillas, pasamanos, máquinas y otros elementos estructurales y equipos de la instalación, a sustratos de construcción hechos de hormigón no fisurado mín. B20, piedra natural con una estructura densa o ladrillo macizo.

Anclajes - características:

• estructura de anillo
• con tuerca y arandela
• Homologación Técnica Europea ETA

Nomenclatura común:

Conectores de manguito, anclajes de expansión, anclajes de pared, taco metálico

Recomendaciones de instalación PARA conectores de acero tipo PSRE

1. El orificio de montaje debe perforarse perpendicularmente a la superficie y limpiarse.
2. En caso de perforación fallida, se debe perforar un orificio a una distancia no menor a 1,5 veces la profundidad de empotramiento.
3. El conector debe insertarse con ligeros golpes de martillo.
4. El conector debe instalarse con una llave. dinamométrico.
5. Asegúrese de que, después de expandir el conector, la arandela debajo de la tuerca esté presionada firmemente contra el elemento fijado.
6. Todos los datos técnicos y tablas se pueden encontrar en la Aprobación Técnica AT-15-7574/2008. Los parámetros contenidos en el mismo no deben excederse.
