Descripción general

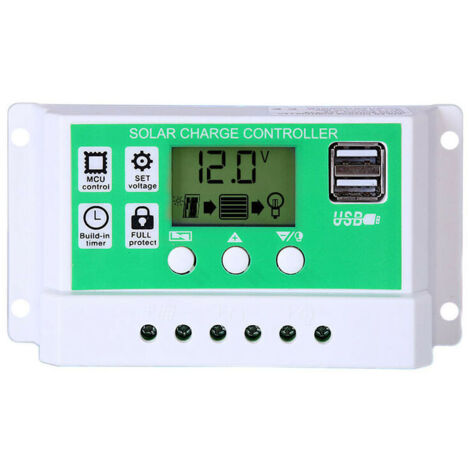

El regulador de carga solar Ahlsen de 30 A es un controlador inteligente diseñado para sistemas de baterías de plomo-ácido y litio de 12 V y 24 V. Este dispositivo cuenta con una pantalla LCD retroiluminada que muestra los parámetros de carga y descarga, y un puerto USB dual que permite alimentar dispositivos electrónicos con un máximo de 5 V y 2,5 A. Su tecnología de carga PWM de 4 etapas (impulso, ABS, ecualización, flotación) y el uso de un MOSFET de potencia como interruptor electrónico garantizan una larga vida útil de la batería. Además, el controlador detecta automáticamente el día y la noche, y se apaga automáticamente si el voltaje de la batería cae por debajo de 8 V, protegiendo así la batería de daños.Especificaciones técnicas
- Voltaje del sistema: 12 V/24 V automáticamente
- Corriente de carga: 30 A
- Potencia y voltaje de entrada máximos: 360 W/24 V (sistema de 12 V); 720 W/48 V (sistema de 24 V)
- Salida USB: 5 V/2,5 A
- Equilibrio: 12,6 V (estándar)
- Voltaje de reconexión de descarga: 10,5 V (predeterminado)
- Voltaje de apagado de descarga: 9 V (predeterminado)
- Voltaje de encendido/apagado de la luz: panel solar de 8 V
- Autoconsumo: <10 mA
- Temperatura de operación: -35 ~ 60 °C
- Tamaño: 133,5 mm x 70 mm x 35 mm
- Peso: no especificado
Compatibilidad y accesorios
- Compatible con baterías de plomo-ácido (automáticas de 12 V/24 V)
- Compatible con baterías de iones de litio (3 cadenas de baterías de litio de 11,1 V)
- Compatible con baterías de fosfato de hierro y litio (4 hilos con 12,8 V)
Instalación
- Conectar la batería al controlador de carga (positivo y negativo)
- Conectar el módulo fotovoltaico al controlador (positivo y negativo)
- Conectar el consumidor al controlador de carga (positivo y negativo)
- Nota: Al desinstalar, seguir el orden inverso para evitar daños al controlador
Uso
Este controlador solar gestiona automáticamente el funcionamiento del panel solar y la batería en el sistema solar, asegurando una carga eficiente y segura. Además, cuenta con múltiples dispositivos de protección, incluyendo protección contra sobrecalentamiento, cortocircuitos, y descarga insuficiente.Otra información
- Protección contra contracorriente
- Protección contra sobretemperatura
- Protección contra cortocircuitos
- Protección de circuito abierto
- Protección contra sobrecarga
- Protección de memoria de apagado
