Descripción general

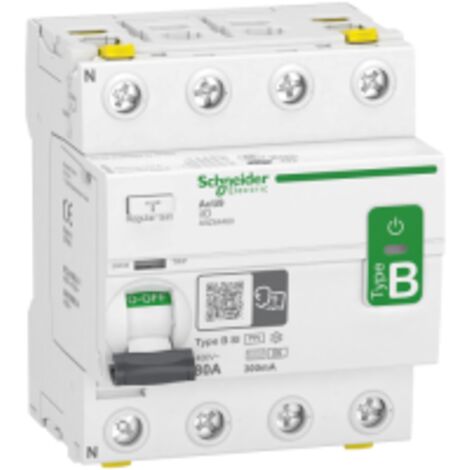

El interruptor diferencial Acti9 es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una capacidad de 80A y una sensibilidad de 300mA, este modelo tipo B es ideal para aplicaciones que requieren una alta fiabilidad y protección contra fallos a tierra.Especificaciones técnicas
- Tensión asignada de empleo: 400 V CA 50 Hz
- Poder asignado de corte y cierre: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito condicional: 10 kA
- Tensión asignada de aislamiento: 500 V
- Tensión asignada de resistencia a los choques: 6 kV
- Frecuencia del red: 50 Hz
- Dimensiones: 88 mm (altura) x 72 mm (ancho) x 79 mm (profundidad)
- Peso: 415 g
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Descripción de los bloqueos opcionales: Dispositivo de bloqueo con candado
Instalación
- Terminal doble, cara frontal rígida: 1...35 mm² max
- Terminal doble, cara frontal flexible: 1...25 mm² max
- Terminal doble, parte trasera rígida: 1...25 mm² max
- Terminal doble, parte trasera flexible: 1...25 mm² max
- Terminal doble, parte trasera flexible con virola: 1...16 mm² max
- Longitud de desnudado de los hilos: 14 mm (superior o inferior)
- Par de apriete: 3,5 N.m (superior o inferior)
