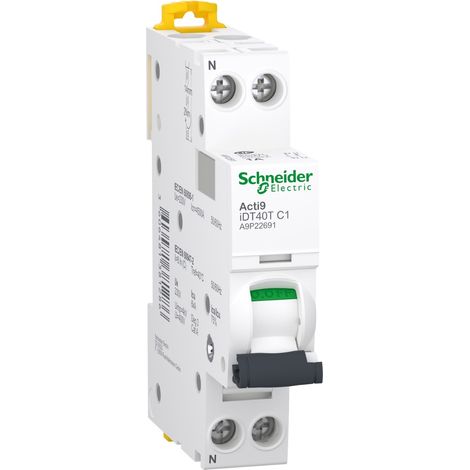

Acti9 IDT40T - Disjoncteur modulaire - 1P+N - 1A New - Courbe C - 4500A/6kA - A9P22691

PrincipalesGammeActi9Nom du produitActi9 iDT40Type de produit ou équipementDisjoncteur miniatureNom de l'appareiliDT40TApplication de l'appareilDistributionDescription des pôles1P + NNombre de pôles protégés1Position neutreGauche[In] courant nominal1 A à 40 °CType de réseauCATechnologie du déclencheurThermique-magnétiqueCourbe de déclenchementCPouvoir de coupure4500 A Icn à 230 V CA 50 Hz conforme à EN/IEC 60898-16 kA Icu à 230 V CA 50 Hz conforme à EN/IEC 60947-2Aptitude au sectionnementOui se conformer à EN/IEC 60947-2Labels qualitéNFComplémentairesFréquence du réseau50 Hz[Ue] tension assignée d'emploi230 V CA 50 HzLimite de déclenchement magnétique5...10 x In se conformer à EN/IEC 60898-18 x In +/- 20 % se conformer à EN/IEC 60947-2[Ics] pouvoir assigné de coupure de service4500 A 100 % x Icn at 230 V CA 50 Hz conforming to EN/IEC 60898-14,5 kA 75 % x Icu at 230 V CA 50 Hz conforming to EN/IEC 60947-2Classe de limitation3 se conformer à EN/IEC 60898-1[Ui] tension assignée d'isolement400 V CA 50 Hz se conformer à EN/IEC 60947-2[Uimp] tension assignée de tenue aux chocs4 kV se conformer à EN/IEC 60947-2Coupure pleinement apparenteOuiType de commandePar manetonSignalisation localeIndication ON/OFFSignalisation de déclenchementMode d'installationEncliquetableSupport de montageRail DINPas de 9 mm2Hauteur85 mmLargeur18 mmProfondeur74 mmPoids du produit120 gCouleurBlancDurée de vie mécanique20000 cycleDurée de vie électrique20000 cycleDescription des options de verrouillageDispositif de cadenassageRaccordement amontVisRaccordement arrièreVisMode de raccordementBorne du type à cage haut ou bas1...10 mm² flexibleBorne du type à cage haut ou bas1...16 mm² rigideLongueur de dénudage des fils14 mm pour haut ou bas connexionCouple de serrage2 N.m haut ou basProtection différentielleSansEnvironnementNormesEN/IEC 60898-1EN/IEC 60947-2Certifications du produitCEBVRINADNVDegré de protection IPIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529Degré de pollution3 se conformer à EN/IEC 60947-2Humidité relative95 % à 55 °CAltitude de fonctionnement2000 mTempérature de l'air ambiant en fonctionnement-25...70 °CTempérature de l'air ambiant pour le stockage-40...85 °CEmballageType d'emballage 1PCENombre d'unité par paquet1Hauteur de l'emballage 17,500 cmLargeur de l'emballage 11,900 cmLongueur de l'emballage 19,500 cmPoids de l'emballage (Kg)119,000 gType d'emballage 2BB1Nb produits dans l'emballage 212Hauteur de l'emballage 28,400 cmLargeur de l'emballage 29,900 cmLongueur de l'emballage 221,800 cmPoids de l'emballage 21,479 kgType d'emballage 3S03Nb produits dans l'emballage 3132Hauteur de l'emballage 330,000 cmLargeur de l'emballage 330,000 cmLongueur de l'emballage 340,000 cmPoids de l'emballage 316,784 kgGarantie contractuelleGarantie (en mois)18
