Descripción general

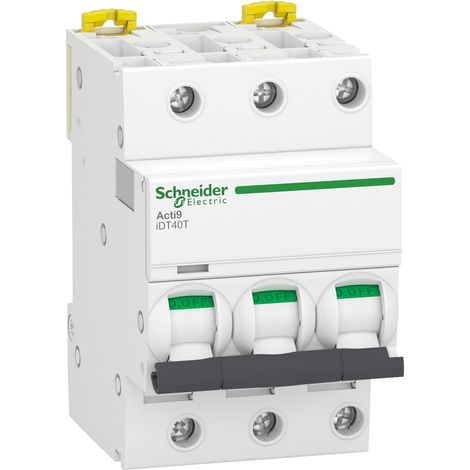

El Acti9 iDT40T es un disyuntor modular de 3 polos y 10A, diseñado para ofrecer una protección confiable en instalaciones eléctricas. Con una capacidad de corte de 4500A y una curva de disparo tipo C, este dispositivo es ideal para aplicaciones que requieren una respuesta rápida ante sobrecargas y cortocircuitos.Especificaciones técnicas
- Frecuencia del red: 50 Hz
- Tensión asignada de empleo: 400 V CA 50 Hz
- Límite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 4500 A (100% Icn a 400 V CA 50 Hz)
- Poder de corte: 6 kA (75% Icu a 400 V CA 50 Hz)
- Tensión de aislamiento: 440 V CA 50 Hz
- Tensión de choque: 4 kV
- Altura: 85 mm
- Anchura: 54 mm
- Profundidad: 74 mm
- Peso: 340 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 20000 ciclos
- Tipo de conexión: Bornes tipo túnel (alto o bajo)
- Sección de cable: 1...10 mm² (sólo flexible), 1...16 mm² (sólo rígido)
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Código de compatibilidad: IDT40T
- Verrouillages optionnels: Dispositif de cadenassage
Instalación
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Pasos de 9 mm: 6
Uso
El disyuntor Acti9 iDT40T es ideal para su uso en instalaciones eléctricas residenciales e industriales, proporcionando una protección eficaz contra sobrecargas y cortocircuitos. Su diseño modular permite una fácil integración en sistemas eléctricos existentes.Otra información
- Tipo de control: Por manetón
- Señalización local: Indicación ON/OFF y señalización de disparo
- Corte plenamente aparente: Sí
